Đôi nét về phanh thủy lực YWZ kiểu tang trống
1. Phanh thủy lực YWZ là thiết bị không thể thiếu trong các cơ cấu truyền động của máy nâng, hay các ngành công nghiệp khác.
2. Phanh thủy lực YWZ có con đẩy thủy lực nên có thể điều chỉnh được tốc độ và thời gian phanh làm quá trình phanh xả ra êm dịu và không bị giật và độ tin cậy cao, an toàn cho các cơ cấu nên phanh thủy lực ngày càng được áp dụng rộng rãi thay thế dần các loại phanh kiểu đối trọng và phanh điện từ cũ.
3. Phanh thủy lực YWZ là kiểu phanh thủy lực tang trống.
4. Đây là một loại phanh thường đóng & mở chậm. Thời gian đóng mở phanh từ 2 - 3 giây.
5. Đường kính tang phanh từ: 100 – 800 mm.
6. Mo-men phanh trong khoảng từ: 40 – 12500 N.m.
Hãng sản xuất phanh thủy lực Hongfa - China
1. Jiaozuo Hongfa Brake là một nhà sản xuất phanh chuyên nghiệp, thành lập từ năm 1998. Với triết lý "Chất lượng là cuộc sống của công ty", qua đo khẳng định phục vụ xã hội bằng những sản phẩm chất lượng cao & giá cả hợp lý.
2. Phanh thủy lực YWZ do Jiaozuo Hongfa Brake sản xuất luôn đảm bảo chất lượng và tiêu chuẩn quốc tế.

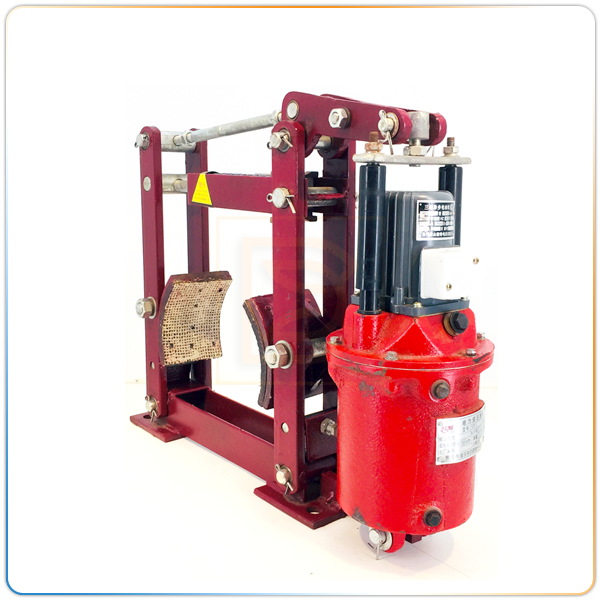

Phanh thủy lực YWZ, tang phanh 700mm
Cấu tạo của một bộ phanh thủy lực YWZ, tang phanh 700mm loại tang trống gồm có 4 bộ phận chính:
1. Khung phanh.
2. Hệ thống lò xo nén có thể chỉnh được lực ép để tăng momen phanh.
3. Guốc phanh được gắn liền với má phanh (má phanh gỗ phíp hoặc cao su dây gai có thể được thay thế khi bị mòn).
4. Bầu phanh của phanh thủy lực YWZ: là phần động cơ bơm dầu thủy lực để mở phanh khi phanh hoạt động, bầu phanh được chế tạo theo nhiều chế độ làm việc từ nhẹ, trung bình, liên tục…vv.
- Tần suất hoạt động và độ bền của bầu phanh là phần quan trọng nhất của phanh thủy lực.
- Khi chọn mua phanh thủy lực chúng ta cần phỉa chọn loại bầu phanh phù hợp với tần suất làm việc và sử dụng để có được hiệu quả kinh tế cao nhất, ít phải thay thế và sửa chữa.
Xe con cầu trục sau khi được lắp hoàn thiện các bộ phận bao gồm cả phanh thủy lực YWZ, tang phanh 700mm
Nguyên lý hoạt động của phanh thủy lực YWZ, tang phanh 700mm
1. Khi không có điện: Phanh thủy lực luôn làm việc ở trạng thái thường đóng, má phanh được xiết chặt vào bánh phanh nhờ hệ thống lò xo và momen phanh được nhà sản xuất quy định cho từng loại phanh.
2. Khi có điện: Trong quá trình nâng hạ, khi cấp điện cho cơ cấu nâng thì động cơ bơm thủy lực của phanh được cấp điện và bơm dầu để mở phanh.
3. Đối với cơ cấu nâng hạ Cửa Van, cơ cấu nâng hạ được trang bị 2 phanh có momen tương đương nhau để đảm bảo an toàn cho cơ cấu khi hãm trong một thời gian dài. Có cơ cấu cần gạt để mở phanh bằng tay trong trường hợp mất điện hay xảy ra sự cố người vận hành có thể mở phanh để đóng chặt Cửa Van khi cần thiết.

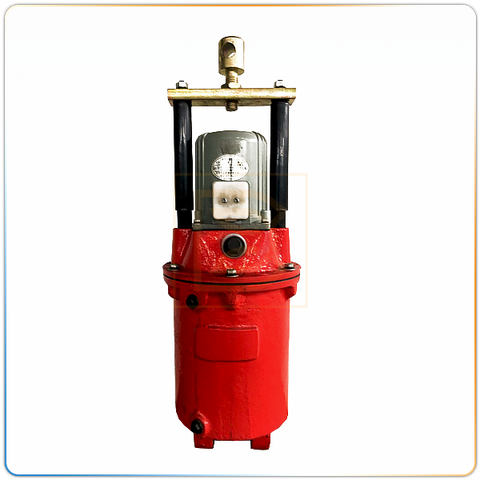

Bầu phanh YT1-180Z/12 của phanh thủy lực YWZ, tang phanh 700mm
Lắp đặt phanh thủy lực YWZ, tang phanh 700mm
1. Phanh thủy lực YWZ thường được lắp ở đầu trục của động cơ hoặc ở trục đầu vào của hộp giảm tốc.
2. Đường kính tang trống và momen phanh được tính toán phù hợp nhất là đối với cơ cấu nâng. Phải đảm bảo không được trôi tải khi đang nâng vật nặng hoặc khi mất điện hay khi có sự cố để đảm bảo an toàn cho người dùng và thiết bị.
3. Trong trường hợp momen phanh lớn thì phải lắp nhiều phanh thủy lực YWZ làm việc đồng thời hoặc kết hợp với các hệ thống phanh khác như phanh điện từ, phanh đĩa, phanh đuôi của động cơ…vv
4. Việc lắp đặt phanh thủy lực YWZ, tang phanh 700mm phải đàm bảo khi mở phanh thì cơ cấu truyền động hoạt động nhẹ nhàng.
5. Khi phanh đã mở tang phanh phải quay tay được nhẹ nhàng, tránh việc lắp đặt sai lệch hoặc chỉnh khe hở má phanh không đều dẫn đến cản trở hoạt động của động cơ gây ra cháy động cơ.
Kỹ thuật đang kiểm tra má phanh của phanh thủy lực YWZ, tang phanh 700mm
Cách điều chỉnh phanh thủy lực YWZ, tang phanh 700mm để phanh hoạt động tốt nhất
1. Hành trình làm việc của phanh thủy lực YWZ hay còn gọi là hành trình định mức = hành trình làm việc + hành trình nâng.
2. Khi lắp dọc phanh thủy lực YWZ, tang phanh 700mm: cần phải nới lỏng các mũ ốc, 6, 7, 8, 10 vặn thanh 9, mở tay phanh, sau đó gá má phanh vào bánh phanh.
3. Khi lắp ngang: khi bánh phanh đã lắp vào động cơ thì nới lỏng ốc 6, 7, 8,10, vặn thanh 9, lấy thanh kéo lò xo 5 và thanh kéo 9 ra, đặt ngược tay phanh vào, từ bên cạnh đẩy vào bánh phanh.
Các bước điều chỉnh phanh thủy lực YWZ, tang phanh 700mm để phanh hoạt động an toàn
1. Bước 1: Nới lỏng hết mức lò xo sau đó vặn thanh kéo để phanh ở trạng thái đóng.
2. Bước 2: Vặn đế trục đẩy của bầu phanh nâng dần lên khi hành trình nâng đạt chiều dài H1 (xem trong bảng thông số phanh thủy lực) thì hoàn thành chỉnh hành trình làm việc. Sau đó má phanh mòn dần hành trình làm việc tăng làm chiều dài H1 giảm dần khi giảm H1 thấp nhất cần chỉnh lại phanh từ đầu.
3. Bước 3: Điều chỉnh momen lực phanh: Nới lỏng ốc 6 kẹp đầu vuông thanh kéo lò xo, vặn ốc 7 để lò xo đạt yêu cầu độ dài lắp ráp ghi trên mác của phanh, chỉnh xong vặn chặt ốc 6 và 7.
4. Bước 4: Điều chỉnh cự ly lùi của guốc phanh: Khi má phanh mở ra, chỉnh ppcs 1 để độ mở hai bên đều nhau và vặn chặt lại, nếu có trang bị tấm liên kết trái phải đều nhau. Khi vặn ốc 2 nên vặn chặt vừa phải để guốc phanh và phanh tự lựa vị trí.
Phanh thủy lực YWZ, tang phanh 700mm vừa được lắp xong
Điều kiện để phanh thủy lực YWZ, tang phanh 700mm hoạt động an toàn, tránh hỏng hóc
1. Nhiệt độ môi trường làm việc của phanh thủy lực YWZ, tang phanh 700mm là từ: -40~50℃。
2. Độ ẩm để phanh thủy lực YWZ, tang phanh 700mm làm việc tốt nhất không vượt quá 90%.
3. Phanh thủy lực YWZ thường sử dụng điện áp 380V, 50Hz (tùy theo yêu cầu của khách hàng có thể sản xuất 60Hz hoặc điện áp khác, xin lưu ý tem động cơ).
4. Phanh thủy lực YWZ thường được sử dụng lắp đặt vuông góc, độ nghiêng không vượt quá ±15°.
Hình ảnh các bộ phanh thủy lực YWZ, tang phanh 700mm vừa được lắp đặt tại xưởng sản xuất
Khi sử dựng phanh thủy lực YWZ, tang phanh 700mm cần lưu ý những điều sau:
1. Phanh thủy lực YWZ, tang phanh 700mm phải được kiểm tra định kỳ: các chỗ ôm tiếp xúc của má phanh có mòn không, các ống có bị long, cơ cấu phanh làm việc có bình thường. Má phanh có ôm đều vào bánh phanh không, có dính dầu, vết xước bụi bẩn, khi má phanh mòn đến độ dầy tối thiểu phải thay má phanh.
2. Khi má phanh mòn, hở không đều, mòn tới đinh vít giữ má phanh, bánh phanh bị mòn sâu quá 1mm, phanh có vết rạn nứt thì cần phải thay thế.
3. Kiểm tra con đẩy thủy lực của phanh xem nó làm việc bình thường không, dầu có đủ không, có hiện tượng dò dầu không. Độ lệch cho phép cần đẩy so với phương thẳng đứng khi làm việc không quá 150.
4. Kiểm tra các trục chốt, trục tâm nếu thấy hiện tượng mòn quá 5%, độ ovan 0,5mm phải thay thế ngay.
5. kiểm tra môi trường làm việc xung quanh phanh thủy lực YWZ xem có chất gây nổ không và kiểm tra nhiệt độ môi trường xem có thuận lợi cho phanh làm việc không.
