Phanh thủy lực YWZ, tang phanh 200mm - Jiaozuo HongFa

Thương hiệu: Jiaozuo HongFa Mã sản phẩm: YWZ-200/25
Còn hàng
3.580.000₫ Giá niêm yết: Tiết kiệm:
Đường kính tang phanh
Bầu phanh
Chọn phụ kiện đi kèm
Gọi 0917 320 986 để tư vấn mua hàng

Tình trạng
Thiết bị mới 100%, nhập khẩu chính hãng.

Phanh thủy lực YWZ bao gồm
Khung phanh, bầu phanh, ống lò xo & guốc phanh.

Đơn vị nhập khẩu
Công Ty Cổ Phần Vind Đại Việt.

Bảo hành: 12 tháng.

Giá trên Website: có thể thay đổi tùy từng thời điểm.

QUYỀN LỢI ƯU ĐÃI

+ Hướng dẫn vận hành cầu trục: do Dai Viet Crane phát hành(file .pdf).

+ Đào tạo vận hành cầu trục: miễn phí 1 khóa cho bên Mua.

+ Bảo dưỡng cầu trục: miễn phí 1 năm(định kỳ kiểm tra 3 tháng/một lần).

Giới thiệu sản phẩm Phanh thủy lực YWZ, tang phanh 200mm - Jiaozuo HongFa

Tìm hiểu về phanh thủy lực YWZ - Jiaozuo HongFa

     1. Phanh thủy lực YWZ là thiết bị không thể thiếu trong các cơ cấu truyền động của máy nâng, hay các ngành công nghiệp khác.

     2. Phanh thủy lực YWZ có con đẩy thủy lực nên có thể điều chỉnh được tốc độ và thời gian phanh làm quá trình phanh xả ra êm dịu và không bị giật và độ tin cậy cao, an toàn cho các cơ cấu nên phanh thủy lực ngày càng được áp dụng rộng rãi thay thế dần các loại phanh kiểu đối trọng và phanh điện từ cũ.

     3. Phanh thủy lực YWZ là kiểu phanh thủy lực tang trống.

     4. Đây là một loại phanh thường đóng & mở chậm. Thời gian đóng mở phanh từ 2 - 3 giây.

     5. Đường kính tang phanh từ: 100 – 800 mm.

     6. Mo-men phanh trong khoảng từ: 40 – 12500 N.m.

Hãng sản xuất phanh thủy lực Hongfa

     1. Jiaozuo Hongfa Brake là một nhà sản xuất phanh chuyên nghiệp, thành lập từ năm 1998. Với triết lý "Chất lượng là cuộc sống của công ty", qua đo khẳng định phục vụ xã hội bằng những sản phẩm chất lượng cao & giá cả hợp lý.

     2. Phanh thủy lực YWZ do Jiaozuo Hongfa Brake sản xuất luôn đảm bảo chất lượng và tiêu chuẩn quốc tế.

Phanh thủy lực YWZ, tang phanh 200mm

Cấu tạo của một bộ phanh thủy lực YWZ, tang phanh 200mm loại tang trống gồm có:

     1. Khung phanh.

     2. Hệ thống lò xo nén có thể chỉnh được lực ép để tăng momen phanh.

     3. Guốc phanh được gắn liền với má phanh (má phanh gỗ phíp hoặc cao su dây gai có thể được thay thế khi bị mòn).

     4. Bầu phanh của phanh thủy lực YWZ: là phần động cơ bơm dầu thủy lực để mở phanh khi phanh hoạt động, bầu phanh được chế tạo theo nhiều chế độ làm việc từ nhẹ, trung bình, liên tục…vv.

      - Tần suất hoạt động và độ bền của bầu phanh là phần quan trọng nhất của phanh thủy lực.

      - Khi chọn mua phanh thủy lực chúng ta cần phỉa chọn loại bầu phanh phù hợp với tần suất làm việc và sử dụng để có được hiệu quả kinh tế cao nhất, ít phải thay thế và sửa chữa.

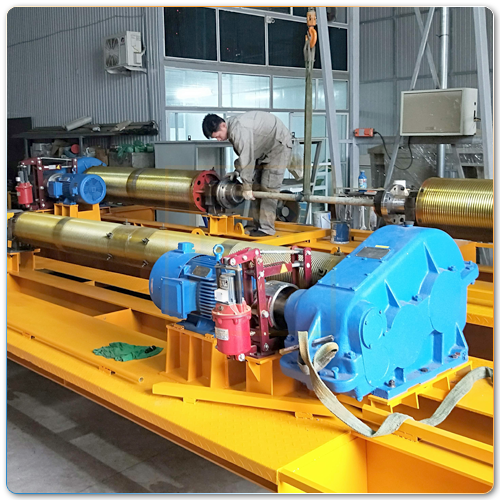

Phanh thủy lực YWZ tang phanh 200mm, lắp vào hộp giảm tốc

Nguyên lý hoạt động của phanh thủy lực YWZ, tang phanh 200mm

     1. Khi không có điện: Phanh thủy lực luôn làm việc ở trạng thái thường đóng, má phanh được xiết chặt vào bánh phanh nhờ hệ thống lò xo và momen phanh được nhà sản xuất quy định cho từng loại phanh.

     2. Khi có điện: Trong quá trình nâng hạ, khi cấp điện cho cơ cấu nâng thì động cơ bơm thủy lực của phanh được cấp điện và bơm dầu để mở phanh.

     3. Đối với cơ cấu nâng hạ Cửa Van, cơ cấu nâng hạ được trang bị 2 phanh có momen tương đương nhau để đảm bảo an toàn cho cơ cấu khi hãm trong một thời gian dài. Có cơ cấu cần gạt để mở phanh bằng tay trong trường hợp mất điện hay xảy ra sự cố người vận hành có thể mở phanh để đóng chặt Cửa Van khi cần thiết.

Bầu phanh YT1-25Z/4 của phanh thủy lực YWZ tang phanh 200mm

Lắp đặt phanh thủy lực YWZ tang phanh 200mm

     1. Phanh thủy lực YWZ thường được lắp ở đầu trục của động cơ hoặc ở trục đầu vào của hộp giảm tốc.

     2. Đường kính tang trống và momen phanh được tính toán phù hợp nhất là đối với cơ cấu nâng. Phải đảm bảo không được trôi tải khi đang nâng vật nặng hoặc khi mất điện hay khi có sự cố để đảm bảo an toàn cho người dùng và thiết bị.

     3. Trong trường hợp momen phanh lớn thì phải lắp nhiều phanh thủy lực YWZ làm việc đồng thời hoặc kết hợp với các hệ thống phanh khác như phanh điện từ, phanh đĩa, phanh đuôi của động cơ…vv

     4. Việc lắp đặt phanh thủy lực YWZ tang phanh 200mm phải đàm bảo khi mở phanh thì cơ cấu truyền động hoạt động nhẹ nhàng.

     5. Khi phanh đã mở tang phanh phải quay tay được nhẹ nhàng, tránh việc lắp đặt sai lệch hoặc chỉnh khe hở má phanh không đều dẫn đến cản trở hoạt động của động cơ gây ra cháy động cơ.

Phanh thủy lực YWZ tang phanh 200mm

Cách điều chỉnh phanh thủy lực YWZ tang phanh 200mm

     1. Hành trình làm việc của phanh thủy lực YWZ hay còn gọi là hành trình định mức = hành trình làm việc + hành trình nâng.

     2. Khi lắp dọc phanh thủy lực YWZ tang phanh 200mm: cần phải nới lỏng các mũ ốc, 6, 7, 8, 10 vặn thanh 9, mở tay phanh, sau đó gá má phanh vào bánh phanh.

     3. Khi lắp ngang: khi bánh phanh đã lắp vào động cơ thì nới lỏng ốc 6, 7, 8,10, vặn thanh 9, lấy thanh kéo lò xo 5 và thanh kéo 9 ra, đặt ngược tay phanh vào, từ bên cạnh đẩy vào bánh phanh.

Các bước điều chỉnh phanh thủy lực YWZ tang phanh 200mm

     1. Bước 1: Nới lỏng hết mức lò xo sau đó vặn thanh kéo để phanh ở trạng thái đóng.

     2. Bước 2: Vặn đế trục đẩy của bầu phanh nâng dần lên khi hành trình nâng đạt chiều dài H1 (xem trong bảng thông số phanh thủy lực) thì hoàn thành chỉnh hành trình làm việc. Sau đó má phanh mòn dần hành trình làm việc tăng làm chiều dài H1 giảm dần khi giảm H1 thấp nhất cần chỉnh lại phanh từ đầu.

     3. Bước 3:  Điều chỉnh momen lực phanh: Nới lỏng ốc 6 kẹp đầu vuông thanh kéo lò xo, vặn ốc 7 để lò xo đạt yêu cầu độ dài lắp ráp ghi trên mác của phanh, chỉnh xong vặn chặt ốc 6 và 7.

     4. Bước 4: Điều chỉnh cự ly lùi của guốc phanh: Khi má phanh mở ra, chỉnh ppcs 1 để độ mở hai bên đều nhau và vặn chặt lại, nếu có trang bị tấm liên kết trái phải đều nhau. Khi vặn ốc 2 nên vặn chặt vừa phải để guốc phanh và phanh tự lựa vị trí.

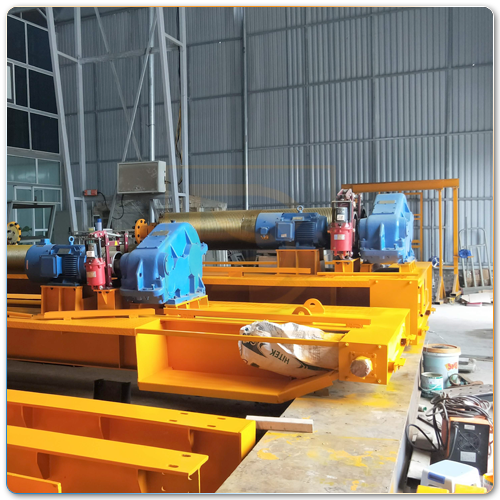

Phanh thủy lực YWZ tang phanh 200mm - lắp vào hộp giảm tốc

Điều kiện sử dụng phanh thủy lực YWZ tang phanh 200mm

     1. Nhiệt độ môi trường làm việc của phanh thủy lực YWZ tang phanh 200mm là từ: -40~50℃。

     2. Độ ẩm để phanh thủy lực YWZ tang phanh 200mm làm việc tốt nhất không vượt quá 90%.

     3. Phanh thủy lực YWZ thường sử dụng điện áp 380V, 50Hz (tùy theo yêu cầu của khách hàng có thể sản xuất 60Hz hoặc điện áp khác, xin lưu ý tem động cơ).

     4. Phanh thủy lực YWZ  thường được sử dụng lắp đặt vuông góc, độ nghiêng không vượt quá ±15°.

Phanh thủy lực YWZ tang phanh 200mm

            Nên mua phanh thủy lực YWZ tang phanh 200mm ở đâu?

     1. Hãy đến với Dai Viet Crane – nơi cung cấp phanh thủy lực YWZ chính hãng với giá thành tốt nhất, chất lượng sản phẩm được bảo đảm tuyệt đối.

     2. Sản phẩm được nhập khẩu với đầy đủ giất tờ CO, CQ đi kèm nên các bạn yên tâm về nguồn gốc xuất xứ của sản phẩm.

     3. Ngoài cung cấp phanh thủy lực YWZ tang phanh 200mm, chúng tôi còn cung cấp các loại phanh như:

                  - Phanh thủy lực YWZ tang phanh 100mm.

                  - Phanh thủy lực YWZ tang phanh 150mm.

      - Phanh thủy lực YWZ tang phanh 400mm.

      - Và còn rất nhiều các loại phanh và các loại phụ kiện cầu trục khác.

     4. Quý khách có nhu cầu mua phanh thủy lực hãy gọi ngay cho chúng tôi theo số hotline: 024 6658 2434 - 024 6658 2435 để được tư vấn.

So sánh với các sản phẩm tương tự
Bảng Thông Số Kỹ Thuật
Dòng sản phẩm YWZ
Đường kính tang phanh 200mm
Mo-ment phanh 200 N.m
Tần suất đóng/mở phanh 720 lần/giờ
Cấp bảo vệ IP65
Điện áp AC 380V/ 50 Hz
Xuất xứ Jiaozuo HongFa - China
