Cổng Trục Dầm Đơn 1 Tấn Được Sản Xuất và Lắp Đặt ở Đông Anh, Hà Nội

CẦU TRỤC ĐẠI VIỆT Thursday, 07 September, 2023

Cổng trục dầm đơn 1 tấn đã từ lâu trở thành một công cụ quan trọng trong ngành công nghiệp vận chuyển và nâng hạ. Sản phẩm này không chỉ nổi bật với giá cả hợp lý mà còn mang lại nhiều lợi ích đáng kể cho doanh nghiệp. Hãy cùng chúng tôi khám phá tại sao cổng trục dầm đơn 1 tấn là một lựa chọn tuyệt vời cho bạn.

Khái quát về cổng trục dầm đơn

Cổng trục dầm đơn hay cổng trục 1 dầm là thiết bị:

- Là một thiết bị sử dụng trong ngành công nghiệp để nâng và vận chuyển hàng hóa hoặc vật liệu. Thiết bị này có cấu trúc đơn giản với một dầm duy nhất (thường là dầm ngang) để hỗ trợ palang nâng hạ và các thiết bị nâng khác. Cổng trục dầm đơn thường được sử dụng trong các tình huống cần nâng và vận chuyển hàng hóa có trọng lượng nhẹ hoặc trung bình. Đây là một giải pháp hiệu quả cho các ứng dụng cần nâng và di chuyển hàng hóa trong một khoảng cách ngắn hoặc trong không gian hạn chế.

Cổng trục dầm đơn có đặc điểm là:

- Sử Dụng Một Dầm Chính: Một trong những đặc điểm chính của cổng trục dầm đơn là việc sử dụng một dầm chính làm đường chạy cho palang điện (hoặc tời điện). Dầm chính này là thành phần quan trọng để nâng hạ và di chuyển vật nâng, và nó chịu trách nhiệm chính trong quá trình hoạt động.

- Chân Đỡ Kiểu Chữ A: Cổng trục dầm đơn thường được thiết kế với hai chân đỡ kiểu chữ A ở hai đầu của dầm chính. Chân đỡ này có hình dạng giống chữ A và được sử dụng để hỗ trợ và cố định dầm chính, đảm bảo sự ổn định và an toàn trong quá trình nâng hạ hàng hóa.

- Di Chuyển Dọc Theo Ray (P): Dầm chính được thiết kế để di chuyển dọc theo một hệ thống ray (thường được gọi là ray P). Điều này cho phép palang điện và vật nâng di chuyển dọc theo đường ray để đưa hàng hóa từ điểm A đến điểm B một cách chính xác và hiệu quả.

- Cụm Bánh Xe Dầm Biên: Để đảm bảo sự di chuyển mượt mà và ổn định, dầm chính thường được trang bị cụm bánh xe dầm biên. Các bánh xe này được gắn trên dầm chính và lăn trên mặt của ray P, giúp cổng trục dầm đơn di chuyển dọc theo ray một cách dễ dàng.

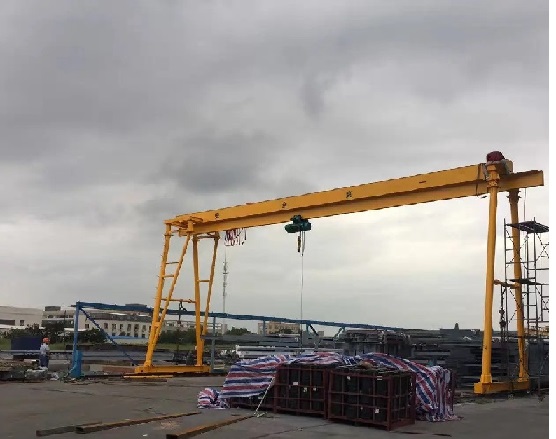

Hình ảnh Cổng trục dầm đơn tại Đông Anh - Hà Nội

Cấu tạo cổng trục dầm đơn gồm :

1. Kết cấu thép cổng trục dầm đơn bao gồm các phần chính sau đây:

Dầm Chính: Dầm chính là thành phần quan trọng chịu lực chính của hệ cổng trục. Nó thường được làm từ thép tấm, được cắt ra từ máy cắt plasma CNC theo kích thước định sẵn và sau đó được liên kết chặt chẽ với nhau qua các mối hàn. Điều này đảm bảo tính chịu lực và độ võng theo tiêu chuẩn TCVN.

Kiểu Dầm Chính: Thường thấy ở kiểu dầm hộp, có tính ổn định và an toàn cao.

Chân Cổng Trục: Cổng trục dầm đơn thường được thiết kế với hai chân đỡ kiểu chữ A ở hai đầu của dầm chính. Chân đỡ này có hình dạng giống chữ A và được sử dụng để hỗ trợ và cố định dầm chính, đảm bảo sự ổn định và an toàn trong quá trình nâng hạ hàng hóa.

Chân Đơn & Chân Kép: Chân cổng trục thường được thiết kế ở hai kiểu chân đơn và chân kép (còn gọi là chân cứng và chân mềm). Chân đơn giúp giảm dao động ngang khi palang nâng hạ và di chuyển hàng hóa. Hai chân cổng trục được đặt trên hai dầm biên (dầm đầu) và được truyền động bằng động cơ liền hộp số có phanh.

Kiểu Dầm Chính và Chân Cổng Trục Nhỏ: Đối với các hệ cổng trục nhỏ (dưới 3 tấn) và có khẩu độ nhỏ (dưới 5 mét), có thể sử dụng kiểu dầm I đúc và chân cổng trục sử dụng thép ống, thép hộp, và có kết cấu và kích thước giống nhau.

2. Palang Điện nâng hạ cổng trục dầm đơn:

- Palang điện là thiết bị nâng chính và thường được nhập khẩu từ các hãng sản xuất palang điện nổi tiếng như Balkansko - Bulgaria, Kukdong Hoist - Korea, WKTO - China.

- Hệ cổng trục dầm đơn có thể sử dụng palang xích hoặc palang cáp kiểu dầm đơn, tùy thuộc vào yêu cầu và chế độ làm việc của từng nhà xưởng hoặc công việc cụ thể.

- Palang điện hoạt động theo 4 hướng (lên, xuống, trái, phải) và di chuyển dọc theo bản cánh dưới dầm chính.

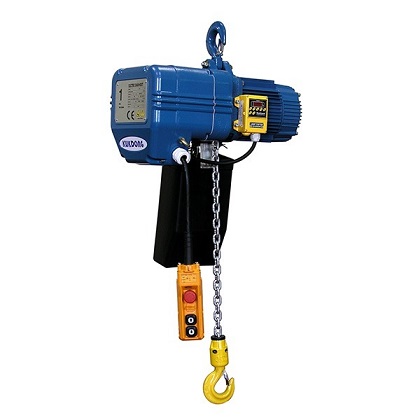

Hình ảnh Palang Kukdong 1M dùng cho cổng trục dầm đơn

3. Hệ Điện Cổng Trục bao gồm các hệ sau đây:

- Hệ điện cổng trục bao gồm hệ điện dọc, hệ điện ngang và tủ điều khiển.

- Hệ Điện Dọc: Thường sử dụng rulo cáp điện kiểu lò xo (hoặc động cơ), tùy thuộc vào hành trình đường chạy và công suất cổng trục. Rulo sẽ lấy điện từ tủ nguồn được đặt ở đầu hoặc giữa đường chạy để cung cấp điện cho cổng trục.

- Tủ điều khiển: các hãng sản xuất palang điện luôn trang bị 1 tủ điều khiển đồng bộ cho cả hệ cổng trục với 6 hướng(hoặc 4 hướng) di chuyển. Đây là tủ điều khiển bằng Contactor(hay khởi động từ), tức là 3 động cơ trên cổng trục(động cơ nâng, động cơ di chuyển ngang & động cơ dầm biên) sẽ được khởi động trực tiếp bằng điện áp nguồn thông qua tay bấm.

- Thực tế cho thấy, động cơ nâng & động cơ dầm biên luôn cần thay đổi tốc độ khi vận hành nhằm giảm độ rung lắc do quán tính(khi khởi động trực tiếp) hay khi cần sử dụng tốc độ chậm. Lúc này biến tần sẽ được tích hợp thêm cho tủ điều khiển trên.

4. Các loại hệ ray cổng trục phổ biến và thông dụng nhất:

- Ray P: thường gọi là ray xe lửa với các chuẩn như P18, P24, P30... Khi lắp đặt ray P thường đi kèm với kẹp ray để liên kết ray với mặt sàn bê tông cốt thép thông qua bulong chịu lực cường độ cao.

- Ray vuông: hay thép vuông đặc có các chuẩn từ 10x10(mm) đến 100x100(mm), được cố định trên mặt sàn thông qua liên kết hàn.

Quy trình sản xuất cổng trục dầm đơn.

Thiết kế và lên kế hoạch sản xuất cổng trục:

- Thiết Kế: Quy trình sản xuất bắt đầu bằng việc thiết kế cổng trục dầm đơn dựa trên yêu cầu cụ thể của khách hàng và các tiêu chuẩn an toàn. Đội ngũ thiết kế chuyên nghiệp sẽ xác định kích thước, tải trọng, và các yêu cầu khác để đảm bảo rằng cổng trục sẽ hoạt động một cách an toàn và hiệu quả.

- Kế Hoạch Sản Xuất: Sau khi thiết kế hoàn tất, kế hoạch sản xuất sẽ được lập ra. Điều này bao gồm lên lịch cho các công đoạn sản xuất, xác định nguồn cung cấp nguyên liệu và định rõ tiến độ sản xuất tổng thể.

Chọn nguyên liệu và gia công Cổng trục :

- Chọn Nguyên Liệu: Nguyên liệu chất lượng cao là quan trọng để đảm bảo sự bền bỉ và an toàn của cổng trục dầm đơn. Thép là nguyên liệu chính, và việc chọn thép có độ bền và độ dẻo cao là rất quan trọng. Nguyên liệu cần được kiểm tra và chứng nhận.

- Gia Công: Gia công bao gồm cắt, uốn, hàn, và sơn các thành phần của cổng trục. Quá trình này được thực hiện với độ chính xác cao để đảm bảo các bộ phận hoạt động một cách chính xác và an toàn. Các công đoạn gia công cần tuân thủ các tiêu chuẩn và quy định.

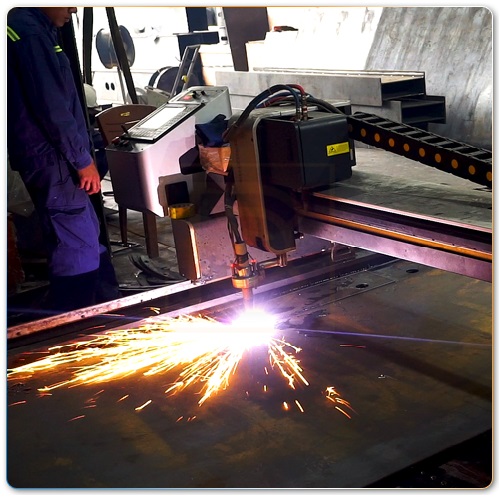

Hình ảnh gia công máy CNC của Cổng trục dầm đơn

Kiểm tra chất lượng sản phẩm:

- Kiểm Tra: Sau khi các bộ phận được sản xuất, chúng cần được kiểm tra chất lượng một cách kỹ lưỡng. Các bộ phận sẽ được kiểm tra để đảm bảo rằng chúng đáp ứng các tiêu chuẩn và không có khuyết điểm nào.

- Kiểm Tra An Toàn: Cổng trục cần phải trải qua các kiểm tra an toàn và thử nghiệm để đảm bảo rằng nó hoạt động một cách an toàn và đáng tin cậy. Các hệ thống điện, cơ học và điều khiển sẽ được kiểm tra một cách chi tiết.

Lắp đặt, kiểm định và bàn giao cho khách hàng:

- Lắp Đặt: Sau khi các bộ phận được sản xuất và kiểm tra chất lượng, cổng trục dầm đơn sẽ được lắp đặt tại địa điểm của khách hàng. Điều này bao gồm việc lắp ráp tất cả các thành phần và thiết lập hệ thống điện, cơ học, và điều khiển.

- Kiểm Định: Cổng trục sẽ trải qua quá trình kiểm định để đảm bảo rằng nó hoạt động đúng cách và đáp ứng các yêu cầu an toàn. Kiểm định có thể bao gồm kiểm tra tải trọng, hiệu suất, và các tiêu chuẩn khác.

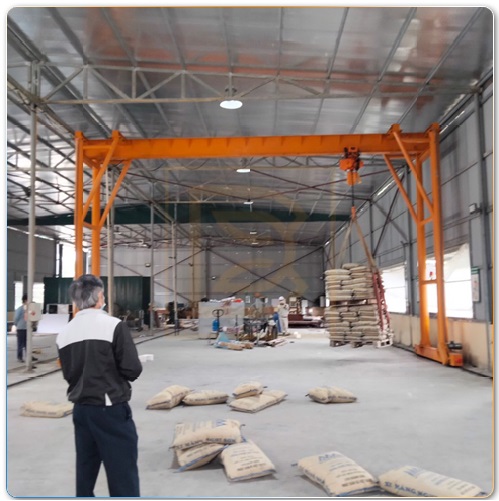

Hình ảnh kiểm định Cổng trục dầm đơn tại Đông Anh - Hà Nội

- Bàn Giao Cho Khách Hàng: Sau khi cổng trục được lắp đặt và kiểm định thành công, nó sẽ được bàn giao cho khách hàng. Trong quá trình này, nhân viên sẽ hướng dẫn khách hàng về cách sử dụng và bảo quản cổng trục dầm đơn một cách an toàn.

Đơn vị chế tạo cổng trục dầm đơn 1 tấn với giá rẻ và chất lượng

Tại sao nên đặt mua cổng trục dầm đơn tại công ty Cổ Phần Cầu Trục Đại Việt

Kinh nghiệm và uy tín: Công ty Cổ Phần Cầu Trục Đại Việt có hơn 10 năm kinh nghiệm năm trong ngành sản xuất và lắp đặt cổng trục dầm đơn. Chúng tôi đã xây dựng một danh tiếng vững chắc trong việc cung cấp các sản phẩm chất lượng và dịch vụ uy tín cho khách hàng.

Chất lượng đỉnh cao: Chúng tôi cam kết đưa đến khách hàng các sản phẩm cổng trục dầm đơn 1 tấn với chất lượng hàng đầu. Tất cả sản phẩm được sản xuất và kiểm tra theo các tiêu chuẩn nghiêm ngặt để đảm bảo tính an toàn và hiệu suất cao.

Giá cả cạnh tranh: Dù chúng tôi cam kết đem lại sản phẩm chất lượng, nhưng chúng tôi cũng hiểu rằng giá cả cạnh tranh là quan trọng. Chúng tôi cung cấp cổng trục dầm đơn 1 tấn với giá rẻ nhất có thể, mà không làm giảm đi chất lượng.

Dịch Vụ Hậu Mãi Tận Tâm: Sau khi bạn mua sản phẩm của chúng tôi, chúng tôi vẫn luôn lắng nghe và hỗ trợ bạn trong quá trình sử dụng. Chúng tôi cam kết cung cấp dịch vụ hậu mãi tận tâm để đảm bảo sự hài lòng của khách hàng.
