Tìm hiểu về rulo cuốn cáp điện

     1. Rulo cuốn cáp điện hay tang cuốn cáp là một thiết bị cấp nguồn, tín hiệu & duy trì trong suốt hành trình đường chạy cho các hệ di chuyển hoặc nâng hạ.

     2. Rulo cuốn cáp điện là một trong những bộ phận quan trọng của hệ thống cổng trục, cầu trục:

      - Chúng có vai trò là thiết bị cuốn – nhả dây cáp tự động trong quá trình vận hành của hệ thống máy móc nâng hạ tải.

     - Rulo cuốn cáp điện là một trong những bộ phận không thể thiếu của các hệ thống thiết bị nâng hạ này.

     3. Rulo cuốn cáp điện là thiết bị sử dụng motor dẫn động tự động cuốn nhả cáp khi di chuyển.

     4. Chúng khá dễ nhận biết trong số rất nhiều bộ phận của cả một hệ thống thiết bị phức tạp.

     5. Trên thị trường hiện nay có rất nhiều hãng sản xuất rulo cuốn cáp điện. Một trong số hãng sản xuất rulo đó là Koreel.

Rulo cuốn cáp điện Koreel -  Kiểu lò xo

Đôi nét về hãng sản xuất rulo cuốn cáp điện Koreel

     1. Koreel, nhà sản xuất hệ thống rulo cuốn cáp, cuốn ống trong công nghiệp & xuất khẩu sang 46 quốc gia trên toàn cầu: Nhật Bản, Châu Mỹ, Châu Âu, Châu Đại Dương...

     2. Đây là hãng đã phát triển thành đơn vị sản xuất rulo hàng đầu thế giới.

Các loại rulo cuốn cáp điện Koreel

     1. Rulo cuốn cáp điện kiểu động cơ:

      - Cấu tạo giống với các rulo cuốn cáp thông thường nhưng thiết bị này hoạt động nhờ động cơ điện.

      - Ưu điểm: có nhiều loại cáp nguồn kích thước khác nhau, bền hơn, tuổi thọ cao hơn, hoạt động liên tục, chính xác.

      - Rulo cuốn cáp kiểu động cơ dùng cho cổng trục, cầu trục công suất lớn thường có đường kính lớn và chiều dài cáp lớn với các cơ cấu di chuyển khác có dòng điện lớn.

      - Thiết bị có thể cuốn được dây cáp có chiều dài lên đến 200m, đường kính dây cáp điện lên đến 150mm2.

      - Cơ cấu cuốn cáp điện sử dụng 1 hoặc nhiều động cơ điện gắn với hộp giảm tốc điện từ chống căng cáp và đứt cáp.

Rulo cuốn cáp điện kiểu động cơ

     2. Rulo cuốn cáp điện kiểu lò xo:

      - Cấu tạo tương đối đơn giản và dễ sử dụng.

      - Thiết kế nhỏ gọn, chủ yếu được nhập khẩu từ nước ngoài.

      - Được dùng để cấp nguồn cho cơ cấu di chuyển như cổng trục, xe goòng hoặc cơ cấu nâng hạ như gầu ngoạm, mâm từ.

      - Rulo cuốn cáp điện kiểu lò xo có thể cuốn dây cáp có chiều dài lên đến 50m với kích thước dây lên đến 16mm2.

      - Cơ cấu lò xo bên trong ru lô sẽ tự động cuốn lại dây khi thu dây về.

Rulo cuốn cáp điện kiểu lò xo

Rulo cuốn cáp điện kiểu lò xo bao gồm 2 loại:

     1. Rulo cuốn cáp điện kiểu lò xo được thiết kế theo kiểu tiểu chuẩn:

      - Được sử dụng với số lõi cáp và đường kính cáp nhỏ.

      - Chiều dài cáp ngắn dưới 50M.

      - Chỉ thu cáp theo phương ngang.

Rulo cuốn cáp điện kiểu lò xo - Loại tiêu chuẩn

     2. Rulo cuốn cáp điện kiểu lò xo được thiết kế theo kiểu phi tiểu chuẩn:

      - Loại rulo được thiết kế theo yêu cầu sử dụng của khách hàng.

      - Được sử dụng với số lõi cáp và đường kính cáp lớn hơn loại tiêu chuẩn.

      - Chiều dài cáp có thể lên đến 100M.

      - Có thể thu cáp theo cả phương thẳng đứng và phương ngang.

Rulo cuốn cáp điện kiểu lò xo - Loại phi tiêu chuẩn

Đặc điểm của rulo cuốn cáp điện Koreel - Dòng ECCV

     1. Rulo cuốn cáp điện Koreel - Dòng ECCV bao gồm:

      - Thân rulo(body)

      - Cáp điện: cáp trên tang(đầu vào)

      - Hộp lò xo: cung cấp lực thu cáp trên hành trình trở về.

      - Vành trượt - Cổ góp: là cơ cấu lấy điện ra khi tang xoay.

      - Hộp đấu nối: kết nối nguồn ra cho cơ cấu hoạt động.

Rulo cuốn cáp điện Koreel - Dòng ECCV

     2. Cáp điện được dùng cho rulo cuốn cáp ECCV

      - Vật liệu PNCT & có lõi gia cường.

      - Đường kính cáp từ 2.5sq đến 6sq với chiều dài cáp tiêu chuẩn dưới 30M.

     3. Tốc độ thu cáp của rulo cuốn cáp điện Koreel - Dòng ECCV

      - Có dải tốc độ thu cáp từ: 0 - 30 m/min.

     4. Môi trường hoạt động của rulo cuốn cáp điện Koreel - Dòng ECCV

      - Rulo cuốn cáp ECCV có khả năng hoạt động cả trong nhà & ngoài trời.

      - Với thiết kế tang kín & hộp đấu nối có gioăng cao su chống thấm nước tiêu chuẩn.

Rulo cuốn cáp điện Koreel - Dòng ECCV - Cáp nguồn 16SQ

Nguyên lý hoạt động của rulo cuốn cáp điện Koreel - Dòng ECCV - Cáp nguồn 16SQ

     1. Rulo cuốn cáp điện kiểu lò xo được thiết kế bao gồm cơ cấu lò xo tự động có khả năng cuốn/ nhả cáp khi hoạt động, làm giảm thời gian thao tác, nâng cao hiệu xuất công việc.

     2. Bên cạnh đó, rulo cuốn cáp điện kiểu lò xo được trang bị cơ cấu khóa an toàn, sử dụng khi dùng để cấp nguồn tại các vị trí khác nhau trong cùng một không gian làm việc.

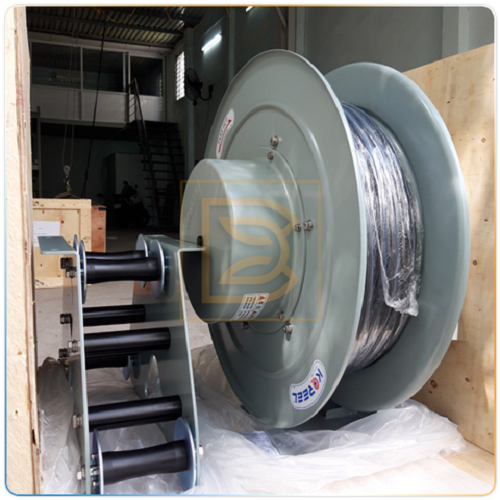

Bộ dẫn hướng của rulo cuốn cáp điện Koreel - Dòng ECCV - Cáp nguồn 16SQ

Cách tính chiều dài và đường kính cáp khi sử dụng rulo cuốn cáp điện Koreel - Dòng ECCV- Cáp nguồn 16SQ

     1. Chiều dài cáp điện trên tang chính là chiều dài đường chạy cộng với 1 - 2 vòng cáp an toàn trên tang. Điều này đảm bảo khi chạy hết hành trình sẽ không bị đứt cáp.

     2. Đường kính cáp & công suất vành trượt - cổ được xác định dựa trên tổng công suất của hệ cổng trục.

Rulo cuốn cáp điện Koreel - Dòng ECCV- Cáp nguồn 16SQ

Ưu điểm rulo cuốn cáp điện Koreel - Dòng ECCV

     1. Rulo cuốn cáp điện Koreel - Dòng ECCV là model chuyên dụng cho cơ cấu nâng theo phương thẳng đứng như Mâm từ, Gầu ngoạm...

     2. Giảm hiện tượng xoắn cáp khi có bộ dẫn hướng đi kèm.

     3. Kích thước nhỏ gọn, lắp đặt đơn giản.

Rulo cuốn cáp điện Koreel - Dòng ECCV- Cáp nguồn 16SQ

Nhập khẩu - Phân phối rulo cuốn cáp điện Koreel - Dòng ECCV - Cáp nguồn 16SQ

     1. Hãy liên hệ ngay với Dai Viet Crane để được tư vấn tận tình.

     2. Được giải đáp các thắc mắc cùng các phương án đưa ra model phù hợp nhất với bạn.

     3. Địa chỉ Công ty chúng tôi: số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, Hà Nội.

     4. Quý khách đặt hàng vui lòng gọi điện đến số hotline của Công ty chúng tôi theo số: 024 6658 2434 - 024 6654 2435 hoặc gửi thư cho chúng tôi qua Email: daivietcrane@gmail.com để được hỗ trợ.

     5. Ngoài ra, Công ty chúng tôi còn cung cấp các loại rulo cuốn cáp điện Koreel - Kiểu lò xo khác như:

      - Rulo cuốn cáp điện Koreel - Dòng ALE-SK

      - Rulo cuốn cáp điện Koreel - Dòng ECC

      - Rulo cuốn cáp điện Koreel - Dòng EA

      - Rulo cuốn cáp điện Koreel - Dòng ECA
