Cầu trục gầu ngoạm 5 Tấn

Cầu trục gầu ngoạm là gì?

     1. Cầu trục gầu ngoạm là một thiết bị:

      - Được phát triển dựa trên kết cấu khung dầm của cầu trục kết hợp với cơ cấu gầu ngoạm để đưa vào phục vụ trong môi trường đặc thù, đó là các nhà máy sản xuất nông sản, khoáng sản hay vật liệu xây dựng.

     2. Đặc điểm 1 hệ cầu trục gầu ngoạm:

      - Là có bộ phận gầu ngoạm kết hợp với xe con cầu trục để nâng hạ hay di chuyển nguyên vật liệu có khối lượng lớn.

Cầu trục gầu ngoạm

      3. Cầu trục gầu ngoạm giúp tăng năng suất làm việc trên từng ca sản xuất.

     4. Cầu trục gầu ngoạm thường được thiết kế trên các hệ dầm đôi như:

      - Cầu trục dầm đôi.

      - Cổng trục dầm đôi.

     5. Cầu trục gầu ngoạm bao gồm 3 phần chính như:

      - Kết cấu dầm cầu trục.

Kết cấu dầm cầu trục

      - Xe con cầu trục.

Xe con cầu trục

      - Gầu ngoạm.

Gầu ngoạm của Cầu trục gầu ngoạm

     6. Để hiểu rõ hơn chúng ta sẽ đi tìm hiểu từng thành phần hình thành lên hệ cầu trục này nhé.

Cấu tạo cầu trục gầu ngoạm:

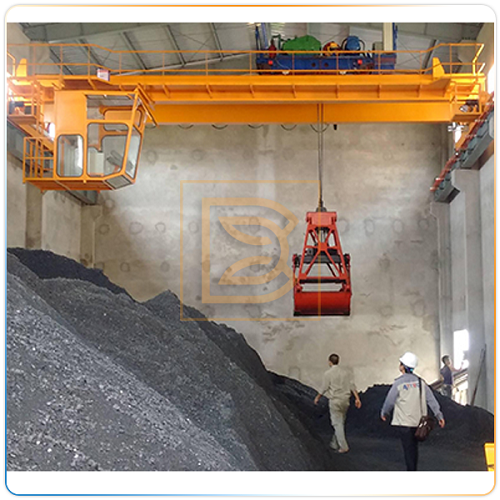

Hình ảnh Cầu trục gầu ngoạm.

     1. Kết cấu dầm cầu trục: là cơ cấu chịu lực chính khi gầu ngoạm hoạt động.

      - Cầu trục gầu ngoạm thường kết hợp với hệ cầu trục dầm đôi hay cầu trục hai dầm là phổ biến. Hệ cầu trục dầm đôi bao gồm:

      + Dầm chính:

       . Bao gồm 2 dầm & là vị trí chịu lực cho cả hệ cầu trục, được tổ hợp từ thép tấm(cắt ra từ Máy cắt plasma CNC theo kích thước định sẵn) & được liên kết chặt chẽ với nhau qua các mối hàn. Nhằm đảm bảo tính chịu lực & độ võng thiết kế theo TCVN.

       . Dầm chính có cấu tạo kiểu dầm hộp với tính ổn định & độ an toàn cao.

      + Dầm biên: cũng được thiết kế theo kiểu dầm hộp, bao gồm kết cấu khung dầm biên, động cơ giảm tốc, bánh răng truyền động & bánh xe. Đây là cơ cấu di chuyển cả hệ cầu trục theo chiều dài nhà xưởng thông qua ray(ray P).

Cầu trục gầu ngoạm

     2. Xe con cầu trục: hay palang cáp điện dầm đôi là thiết bị nâng chính điều khiển gầu ngoạm.

     - Xe con được Dai Viet Crane nhập khẩu từ các hãng sản xuất palang điện nổi tiếng như Balkansko - Bulgaria, Kukdong Hoist - Korea, WKTO – China, Henan Tx Crane, China…Sau đó tổ hợp lại để đáp ứng cho từng ứng dụng của cầu trục gầu ngoạm.

      - Xe con khi hoạt động sẽ di chuyển gầu ngoạm theo 4 hướng(lên, xuống, trái, phải) thông qua ray đặt ở đỉnh  dầm chính.

      - Tiêu chí chế tạo xe con dựa trên dung tích & kiểu đóng mở gầu ngoạm.

Hình ảnh: Xe con cầu trục.

      3. Gầu ngoạm: là cơ cấu bốc dỡ các vật tư nông sản hay khoáng sản với số lượng lớn trên 1 lần hoạt động.

      - Gầu ngoạm có thiết kế khác nhau về hình dáng tùy thuộc từng loại sản phẩm được bốc dỡ.

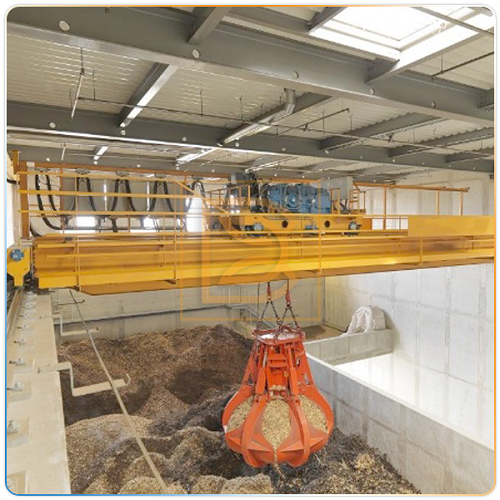

Cầu trục gầu ngoạm phân bón.

      - Gầu ngoạm được phân ra 2 loại dựa trên cách đóng mở gầu:

      + Gầu ngoạm cơ khí: đóng mở gầu bằng cáp trên xe con.

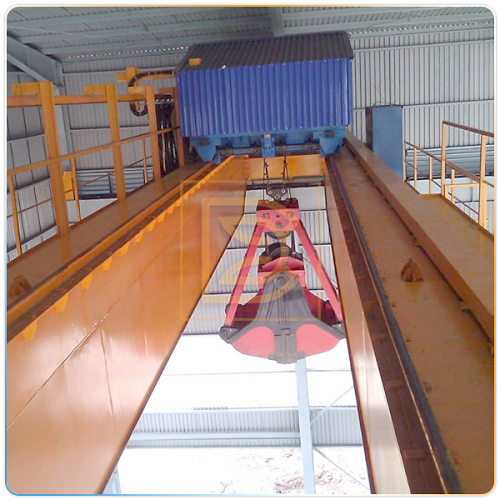

Gầu ngoạm - Kiểu cơ khí.

      + Lúc này xe con cầu trục sẽ được tổ hợp ở dạng 2 tang(2 móc nâng), một tang chính đảm nhận việc nâng hạ cho gầu ngoạm & 1 tang phụ để đóng mở gầu khi hoạt động.

      + Môi trường sử dụng: cho các vật tư nông sản hay ngành xi măng, hóa chất…

      - Gầu ngoạm thủy lực: đóng mở gầu thông qua động cơ bơm dầu & các xi lanh thủy lực.

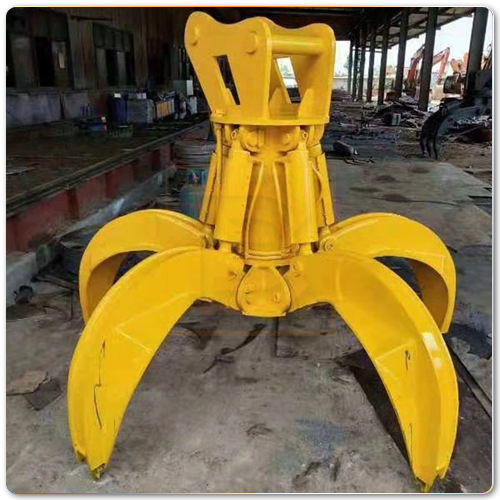

Gầu ngoạm - Kiểu thủy lực.

      + Khi hoạt động, gầu ngoạm thủy lực được nâng hạ bởi xe con(1 tang hay 1 móc) & đóng mở gầu thông qua cơ cấu cấp nguồn theo phương thẳng đứng. Đó chính là tang cuốn cáp điện, đặt trên đỉnh dầm chính & đảm nhận vai trò cung cấp nguồn điện liên tục khi gầu cần đóng hay mở.

      + Môi trường sử dụng: trong các ngành công nghiệp nặng nhu bốc dỡ sắt phế liệu hay trong khai thác khoáng sản như bốc than đá, quặng, đá vôi…

      + Kết cấu thép của gầu ngoạm: là thép chịu được mài mòn cao & có độ bền cao(HB400).

      + Cơ cấu điều khiển đóng mở gầu ngoạm được tích hợp trên bàn điều khiển của cabin hoặc thông qua tay bấm từ xa.

Cầu trục gầu ngoạm 5 Tấn

Ưu điểm & phân loại cầu trục gầu ngoạm

     1. Ưu điểm của Cầu trục gầu ngoạm

      - Cầu trục gầu ngoạm là thiết bị không thể thiếu trong việc bốc dỡ & di chuyển nguyên vật liệu.

      - Cầu trục gầu ngoạm giúp tăng năng suất làm việc với khối lượng bốc dỡ lớn.

     2. Phân loại cầu trục gầu ngoạm theo dung tích gầu.

Cầu trục gầu ngoạm 5 Tấn

Địa chỉ chế tạo cầu trục gầu ngoạm 5 Tấn tại Đông Anh - Hà Nội

     1. Dai Viet Crane - đơn vị chuyên chế tạo & lắp đặt cầu trục gầu ngoạm 5 Tấn, với:

      - Đội ngũ thiết kế tâm huyết cùng nhiều nằm kinh nghiệm trong nghề.

      - Sản phẩm đạt chất lưởng tiêu chuẩn Việt Nam.

      - Các thiết bị và phụ kiện đảm bảo chính hãng, mới 100%.

      - Gói bảo dưỡng cầu trục miễn phí 1 năm cho khách hàng lắp mới.

      - Chí phia lắp đặt, bảo dưỡng rẻ nhất.

     2. Chúng tôi có nhà xưởng chế tạo đặt tại số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, Đông Anh, Hà Nội.

     3. Bạn đang cần lắp đặt bộ cầu trục gầu ngoạm 5 Tấn, hãy gọi ngay cho chúng tôi theo Hotline: 024 6658 2434 để được tư vấn và báo giá.
