Cổng trục đẩy tay 5 Tấn

Thương hiệu: Cầu trục Đại Việt Mã sản phẩm: CTDT-5(LK4-H4-TN)
Còn hàng
74.300.000₫ Giá niêm yết: Tiết kiệm:
Chọn khẩu độ dầm
Chọn chiều cao nâng
Chọn sơn bề mặt
Gọi 024 6658 2434 để tư vấn mua hàng

Tình trạng
Thiết bị nâng & phụ kiện mới 100%, nhập khẩu chính hãng.

Hệ cầu trục áp tường bao gồm
Kết cấu khung dầm, thiết bị nâng, hệ thống điện điều khiển.

Đơn vị chế tạo & lắp đặt
Công Ty Cổ Phần Cầu Trục Đại Việt.

Bảo hành: 12 tháng.

Giá trên Website: có thể thay đổi tùy từng thời điểm.

QUYỀN LỢI ƯU ĐÃI

+ Hướng dẫn vận hành cầu trục: do Dai Viet Crane phát hành(file .pdf).

+ Đào tạo vận hành cầu trục: miễn phí 1 khóa cho bên Mua.

+ Bảo dưỡng cầu trục: miễn phí 1 năm(định kỳ kiểm tra 3 tháng/một lần).

Giới thiệu sản phẩm Cổng trục đẩy tay 5 Tấn

Cổng trục đẩy tay là gì?

     1. Cổng trục đẩy tay là thiết bị nâng hạ hay sử dụng trong nhà xưởng sản xuất, có thể được đẩy thẳng hoặc quay nhẹ nhàng bằng bánh xe di chuyển.

     2. Cổng trục đẩy tay di chuyển trên mặt bằng nhà xưởng yêu cầu bóng nhẵn hoặc di chuyển trên thép ray.

     3. Cổng trục đẩy tay được lắp 1 hệ thống phanh giúp tránh bị trượt khi nâng hạ hàng hóa hoặc đứng im bằng khóa hãm.

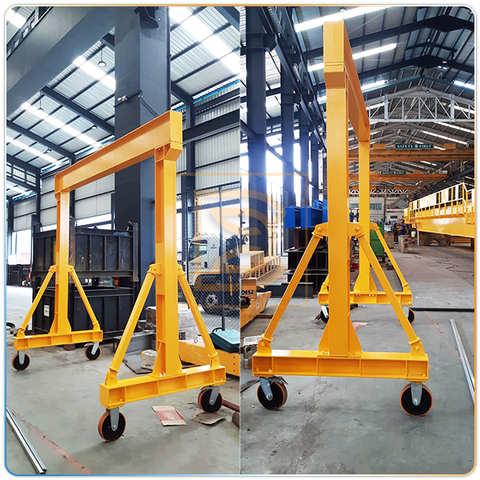

Cổng trục đẩy tay

Đặc điểm của cổng trục đẩy tay

     1. Toàn bộ hệ thống cổng trục đẩy tay được di chuyển:

      - Trên các bánh xe chịu tải phù hợp với tải trọng.

      - Bánh xe xoay tròn 360 độ, có khóa hãm khi đứng yên hoặc khi nâng hạ tải:

     2. Cổng trục đẩy tay là thiết bị nâng hạ:

      - Với các tải trọng nhỏ.

      - Nó được dùng sức người để đẩy và di chuyển toàn bộ cổng trục khi có tải hoặc không tải trong phạm vị hoạt động của mình.

      - Tải trọng của cổng trục được giới hạn từ 1 tấn - 5 tấn, tùy vào mục đích sử dụng.

Cổng trục đẩy tay 5 tấn – khẩu độ dầm 6M

Những yêu cầu khi chế tạo kết cấu cho khung dầm chính của cổng trục đẩy tay là:

      1. Kết cấu thép của cổng trục đẩy tay phải được thiết kế hợp lý nhất và tối ưu hóa để phù hợp với các yêu cầu kỹ thuật về cường độ, độ cứng và độ ổn định.

      2. Kết cấu thép sử dụng trong cổng trục đẩy tay là:

      - Kết cấu hàn hoặc kết cấu giàn.

      - Vật liệu kết cấu thép chính được làm bằng thép kết cấu Q235B hoặc Q345B.

      - Vật liệu được sử dụng có báo cáo vật liệu và chứng chỉ năng lực tương ứng. Trong khi đáp ứng các tiêu chuẩn thiết kế, chúng cũng đáp ứng các tiêu chuẩn liên quan hiện hành ở Việt Nam.

      3. Việc thiết kế kết cấu thép phải tính đến sự thuận tiện và khả năng chế tạo, kiểm tra, vận chuyển, lắp đặt và bảo trì.

      4. Việc chế tạo, hàn và kiểm tra kết cấu thép phải được thực hiện theo các tiêu chuẩn tương ứng.

Cổng trục đẩy tay 5 tấn – khẩu độ dầm 3M

Thời gian chế tạo cổng trục đẩy tay 5 Tấn

     1. Thời gian chế tạo, lắp đặt và kiểm định bàn giao cổng trục đẩy tay 5 Tấn sẽ giao động từ 15 – 20 ngày.

     2. Tuy nhiên còn tùy vào hệ thống đơn vị sản xuât có hiện đại, đầy đủ các thiết bị máy móc không.

     3. Thời gian chế tạo có thể lâu hơn phụ thuộc vào các yếu tố khách quan ảnh hưởng đến tiến độ công việc như: dịch bệnh, mưa bão, lũ lụt…tại đơn vị chế tạo cũng như đơn vị cần lắp đặt.

     4. Tiến độ chế tạo cổng trục đẩy tay 5 Tấn cũng sẽ được điều chỉnh theo yêu cầu của đơn vị đầu tư.

Cổng trục đẩy tay 5 Tấn, chiều cao nâng 3M

Thông số kỹ thuật cơ bản của cổng trục đẩy tay

     1. Tải trọng cơ bản của cổng trục đẩy tay là từ: 300 kg – 5 Tấn.

     2. Khẩu độ dầm từ: 2 mét – 5 mét.

     3. Chiều cao nâng hạ từ: 2 mét – 5 mét.

     4. Hệ thống bánh xe di chuyển: Dùng 4 bánh hoặc 8 bánh có thể xoay được 360 độ.

     5. Chế độ làm việc: ISO M3.

     6. Nguồn điện làm việc: 3 pha – 380V – 50Hz.

Chức năng của cổng trục đẩy tay 5 Tấn

     1. Cổng trục đẩy tay 5 Tấn có chức năng:

      - Thực hiện việc nâng – hạ, di chuyển hàng hóa có trọng lượng lớn, kích thước cồng kềnh.

     2. Trọng tải nâng hạ của cổng trục đẩy tay từ 1 tấn – 1000 tấn.

     3. Chúng là thiết bị không thể thiếu tại các nhà máy sản xuất thép, trong các nhà xưởng, kho chứa hàng, các bến bãi, nơi tập kết vật liệu, các công trường xây dựng.

Cổng trục đẩy tay 5 tấn – chiều cao nâng 5M

Cấu tạo 1 bộ cổng trục đẩy tay 5 tấn

     1. Cổng trục đẩy tay 5 tấn bao gồm:

      Dầm chính của cổng trục: sẽ được làm từ thép hình hoặc từ thép tổ hợp tạo hình chữ I, hai đầu của dầm chính có bản mã, được khoan lỗ bu lông ở bốn góc.

      - Chân của cổng trục cũng được làm từ thép hình hoặc C gấp, mặt cắt sau khi tạo hình dạng hộp.

      - Dưới chân cổng trục là dầm biên cũng có cấu tạo và mặt cắt như chân của cổng hoặc tương đương tùy vào tải trọng của cổng trục đẩy tay.

      - Dưới dầm biên của cổng trục là các bánh xe chịu tải, xoay 360 độ, có khóa.

     - Thiết bị tời nâng hạ được treo và di chuyển dưới dầm chính của cổng trục đẩy tay. Thiết bị nâng được dùng là palang xích kéo tay hoặc palang xích điện.

      - Hệ điện ngang cấp nguồn cho thiết bị nâng bao gồm: dây cáp điện loại cáp dẹt, máng C, kẹp treo máng C, nối máng C, kẹp treo cáp, dẫn đầu cáp, cố định đầu cáp. Nếu dùng palang xích kéo tay thì không cần hệ thống cấp điện.

      - Tay bấm điều khiển palang: có thể dùng loại tay bấm có dây hoặc tay bấm không dây.

Cổng trục đẩy tay 5 tấn – chiều cao nâng 6M

Khi vận hành cổng trục đẩy tay 5 tấn cần lưu ý những yếu tố sau:

     1. Kiểm tra các thiết bị của cổng trục đẩy tay 5 tấn trước khi vận hành

      - Kiểm tra nguồn điện xem có ổn định không. Nếu nguồn điện không ổn định sẽ ảnh hưởng đến các thiết bị điện trong cổng trục đẩy tay như: động cơ nâng hạ, linh kiện trong tủ điện và động cơ di chuyển.

      - Kiểm tra lại các mối hàn xem chắc chắn chưa, nếu có các vết rạn nứt hay bị ăn mòn phải ngừng hoạt động ngay.

      - Kiểm tra các chỗ bắt bulong đã chắc chắn chưa, nếu có dấu hiệu lỏng thì cần siết chặt lại ngay.

      - Kiểm tra cáp tải, móc nâng xem có dấu hiệu bất thường nào hay không. Cho vận hành thiết bị nâng bằng cách nhấn nút lên, xuống, di chuyển ở chế độ không tải xem có hoạt động tốt hay không. Nếu thiết bị nâng hoạt động không tốt cần dừng hoạt động và sửa chữa ngay.

Cổng trục đẩy tay

     2. Kiểm tra tải trọng nâng của thiết bị lắp trên cổng trục đẩy tay 5 tấn có vượt quá 1 tấn hay không

      - Cổng trục đẩy tay thường sẽ được lắp 1 bộ báo quá tải, nếu tải trọng nâng vượt quá quy định cho phép thì thiết bị cấp nguồn cho cổng trục đẩy tay sẽ tự ngắt nguồn cấp điện khiến cho cổng trục đẩy tay không hoạt động được nữa.

     3. Cổng trục đẩy tay 5 tấn chỉ cho phép:

      - Nâng vật theo phương thẳng đứng. Nếu nâng vật xiên góc hay chéo góc sẽ gây hỏng hóc thiết bị hoặc có thể nguy hiểm cho người vận hành đứng ở dưới.

     4. Khi cổng trục đẩy tay đang vận hành thì người sửa chữa hay người bảo dưỡng không được phép làm việc.

Cổng trục đẩy tay 5 tấn

Các bước sản xuất, thi công, lắp đặt Cổng trục đẩy tay 5 tấn của Dai Viet Crane.

       1. Các bước sản xuất Cổng trục đẩy tay 5 tấn bao gồm:

      - Bước 1: Chuẩn bị phôi. Vật liệu đầu vào thường là thép tấm, thép hình nhập khẩu với đầy đủ chứng chỉ CO/CQ. Với bản vẽ tổng thể, kỹ thuật lập bản vẽ gia công. Chia nhỏ các file cắt trên máy CNC để cắt thành những phôi theo cấu kiện của bản vẽ gia công.

Vật liệu đầu vào của cổng trục đẩy tay 5 tấn

      - Bước 2: Tổ hợp hàn các phôi đã được chuẩn bị từ bước 1 thành các cấu kiện. Khi hàn bộ phận gia công hàng tuân thủ nghiêm ngặt yêu cầu và kích thước dung sai của bản vẽ gia công.

Tổ hợp hàn dầm cổng trục đẩy tay 5 tấn

      - Bước 3: Làm sạch trước khi sơn. Các cấu kiện được làm sạch bề mặt theo yêu cầu của bản vẽ gia công hoặc khách hàng, đảm bảo bề mặt có độ bám cao.

      - Bước 4: Sơn hoàn thiện sản phẩm. Tùy theo yêu cầu màu sơn của khách hàng, vị trí đặt cầu trục mà chúng tôi chọn những loại sơn phù hợp với sản phẩm.

      - Bước 5: Đấu tủ điện, chạy thử các thiết bị nhập khẩu: động cơ, palang… đảm bảo thiết bị hoạt động tốt trước khi mang đi thi công lắp đặt cổng trục đẩy tay.

Dầm của cổng trục đẩy tay 5 tấn vừa được sơn màu vàng

     2. Thi công lắp đặt cổng trục đẩy tay 5 tấn gồm các bước sau:

      - Bước 1: Khảo sát khu vực sẽ lắp cổng trục đẩy tay 5 tấn. Kỹ thuật sẽ trực tiếp khảo sát khu vực lắp cầu trục. Đảm bảo không vướng mắc về không gian lắp đặt và tiếp cận mặt bằng của phương tiện lắp dựng.

      - Bước 2: Thi công phần lắp dựng tại địa điểm lắp, đấu điện hoàn thành chạy thử cổng trục đẩy tay 5 tấn. Nhân lực lắp đặt cổng trục đẩy tay sẽ gồm: Tài xế lái phương tiện lắp đặt (xe cẩu, xe nâng); thợ lắp đặt cơ khí; người vận hành cổng trục đẩy tay, thợ lắp điện; cán bộ kỹ thuật chỉ huy.

      - Bước 3: Sơn lại các mối hàn của cổng trục đẩy tay tại công trường, vệ sinh sạch sẽ khu vực lắp dựng.

      - Bước 4: Thử tải: Đại diện một công ty kiểm định bên thứ ba được đưa đến để thực hiện kiểm định, thử tải và đảm bảo rằng cầu trục sẽ hoạt động an toàn và hiệu quả theo quy định của pháp luật Việt Nam về thiết bị nâng.

      - Theo Quy định hệ thống cổng trục đẩy tay 5 tấn mới của bạn sẽ cần phải có hai bài kiểm tra hoạt động, cộng với một bài kiểm tra tải trọng định mức được thực hiện trước khi sử dụng ban đầu:

      + Kiểm tra hoạt động của cầu trục: lên và xuống; di chuyển; công tắc giới hạn; thiết bị khóa và an toàn.

      + Tải thử cầu trục ở mức thử tĩnh 125% tải trọng định mức và thử động 110% tải trọng định mức.

Cổng trục đẩy tay 5 Tấn

Cổng trục đẩy tay 5 tấn do Dai Viet Crane cung cấp có những ưu điểm:

     1. Thiết kế, chế tạo và kiểm soát chất lượng theo công nghệ tiêu chuẩn Châu Âu.

     2. Sản phẩm cổng trục đẩy tay 5 tấn được chế tạo và lắp đặt hoàn thiện cực kỳ nhanh chóng (tối đa không quá 40 ngày).

     3. Các loại thiết bị chính được nhập khẩu chính hãng, mới 100% và có nguồn gốc, xuất xứ rõ ràng. (Có giấy tờ CO, CQ đầy đủ).

     4. Chế độ bảo hành: Bảo hành 12 tháng tính từ ngày nghiệm thu, kiểm định thử tải hoàn tất.

     5. Nhân viên kỹ thuật tư vấn nhiệt tình, chuyên nghiệp với nhiều năm kinh nghiệm sản xuất cổng trục.

     6. Chúng tôi luôn cố gắng đáp ứng nhu cầu của khách hàng tốt nhất có thể.

So sánh với các sản phẩm tương tự
Bảng Thông Số Kỹ Thuật
Tải trọng nâng 5 Tấn
Chiều cao nâng 4 M
Khẩu độ cổng trục 5 M
Tốc độ nâng 2.7 m/min
Tốc độ di chuyển ngang 10 m/min
Tốc độ di chuyển cổng trục Thủ công
Chế độ làm việc ISO M3
Đơn vị chế tạo DaiViet Crane
