Cổng trục chân dê 15 Tấn tại Đông Anh, Hà Nội

CẦU TRỤC ĐẠI VIỆT Thứ Bảy, 25 tháng 9, 2021

Cùng chúng tôi tìm hiểu về cổng trục chân dê nhé

     1. Cổng trục chân dê còn có tên gọi khác là cẩu chân dê, cổng chân dê, cầu trục thủy điện,...

     2. Cổng trục chân dê được sử dụng hầu hết ở các nhà máy thủy điện.

     3. Nó là thiết bị chuyên dùng để nâng hạ cửa van, cửa phai được đặt tại đỉnh đập tràn nhằm phục vụ cho nhu cầu sản xuất, bảo trì trong nhà máy thủy điện.

Đặc điểm của cổng trục chân dê

     1. Cổng trục chân dê có kết cấu hai dầm chính để làm đường chạy cho xe con cổng trục.

     2. Xe con nâng hạ & di chuyển cửa van theo phương của dầm chính.

    3. Dầm chính có thể có 1 hoặc 2 đầu, được liên kết với chân cổng trục & di chuyển trên ray sát mặt đất.

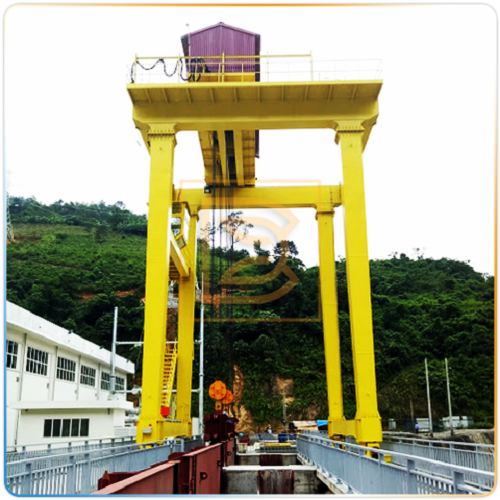

 Cổng trục chân dê

Thông số cơ bản của Cổng trục chân dê.

     1. Tải trọng nâng của cổng trục chân dê: từ 2 Tấn đến hơn 100 Tấn.

     2. Số móc nâng: 1 móc đơn, 2 móc đồng tải - đồng tốc, 3 móc(2 móc đồng tải, 1 móc phụ)...

     3. Chiều cao nâng: từ 10m đến 50m.

     4. Khẩu độ tâm ray: từ 5m đến 20m.

     5. Chế độ làm việc của cổng trục chân dê: FEM(1Am, 2m)/ ISO(M4, M5).

     6. Tiêu chuẩn chế tạo: TCVN 4244-2005.

     7. Môi trường hoạt động: Ngoài trời, Trong các nhà máy thủy điện.

 Cổng trục chân dê

 Cổng trục chân dê 15 Tấn gồm các phần chính như:

     1. Hệ dầm chính của cổng trục chân dê 15 Tấn.

     2. Chân cổng trục.

     3. Xe con cổng trục.

     4. Hệ điện cổng trục & hệ ray di chuyển.

Cổng trục chân dê 15 Tấn

Cấu tạo các phần chính của cổng trục chân dê 15 Tấn

     1. Kết cấu thép cổng trục chân dê 15 Tấn:

      - Dầm chính:

      + Gồm 2 dầm đơn & là vị trí chịu lực chính của cả hệ cổng trục.

      + Dầm chính được tổ hợp từ thép tấm & được liên kết chặt chẽ với nhau qua các mối hàn. Nhằm đảm bảo tính chịu lực & độ võng thiết kế theo TCVN.

      + Dầm chính: thường là kiểu dầm hộp với tính ổn định & an toàn cao.

      - Chân của cổng trục:

      + Có kết cấu dầm hộp & thiết kế theo kiểu chân đơn hoặc chân kép.

      + Chân cổng trục được đặt trên dầm biên hay còn gọi là dầm đầu thông qua bulong chịu lực.

      - Dầm biên: bao gồm dầm hộp, cụm bánh xe di chuyển & động cơ truyền động.

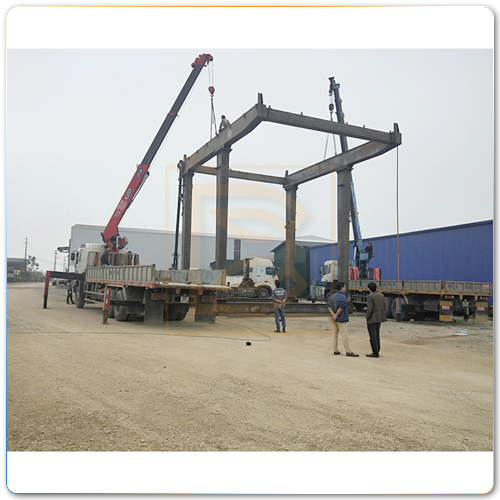

Kết cấu thép cổng trục chân dê 15 Tấn

     2. Xe con cổng trục:

      - Xe con thường được nhập khẩu ở dạng thiết bị rời như động cơ, hộp giảm tốc, phanh thủy lực, tang cuốn cáp, cụm bánh xe dầm biên…Sau đó được tổ hợp lại theo chế độ làm việc của từng nhà máy thủy điện hay đặc tính cửa từng dự án.

      - Cổng trục chân dê thường sử dụng xe con có 2 móc nâng. Đây là 2 móc đồng tải & đồng tốc, được truyền động độc lập thông qua động cơ nâng riêng biệt.

      - Xe con hoạt động theo 4 hướng(lên, xuống, trái, phải) & di chuyển dọc theo ray(ray vuông) đặt ở đỉnh dầm chính.

      - Chế độ làm việc của xe con cổng trục: FEM(1Am, 2m)/ ISO(M4, M5).

      - Tải trọng nâng xe con: từ 2 Tấn đến hơn 100 Tấn.

Xe con cổng trục chân dê 15 Tấn

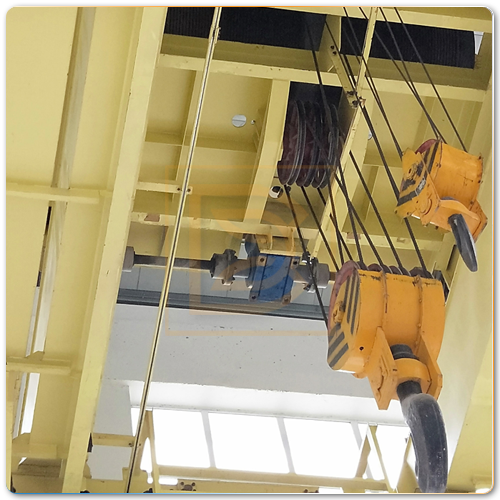

Xe con cổng trục chân dê có 2 móc nâng

     3. Hệ điện của cổng trục chân dê 15 Tấn:

      - Hệ điện ngang: dùng kiểu sâu đo máng C, được lắp song song với dầm chính để cấp nguồn cho xe con.

      - Tủ điều khiển cho cổng trục chân dê: thường được tích hợp Biến tần & PLC. Bao gồm 1 tủ điều khiển cho cơ cấu nâng(động cơ nâng) & 1 tủ điều khiển cho cơ cấu di chuyển cổng trục(động cơ dầm biên).

      + Tủ điều khiển cho cơ cấu nâng: có dải công suất từ 0.4kw đến 630kw.

Tủ điều khiển cho cơ cấu nâng của cổng trục chân dê 15 Tấn

      + Tủ điều khiển cho cơ cấu di chuyển(động cơ dầm biên): có dải công suất từ 0.2 - 18.5 kw.

Tủ điều khiển cho cơ cấu di chuyển của cổng trục chân dê 15 Tấn

      - Hệ điện dọc: sử dụng Rulo cuốn cáp điện hay Tang cuốn cáp điện.

      + Tùy thuộc vào hành trình đường chạy & công suất cổng trục mà rulo có chiều dài, kích thước cáp nguồn khác nhau.

      + Rulo sẽ lấy điện từ tủ nguồn được đặt ở đầu hay giữa đường chạy để cung cấp lên cho cổng trục hoạt động.

Rulo cuốn cáp kiểu động cơ cấp nguồn cho cổng trục chân dê 15 Tấn

     4. Hệ ray của cổng trục:

      - Ray P: thường gọi là ray xe lửa với các chuẩn như P18, P24, P30...

      + Cổng trục sử dụng ray P làm đường chạy dọc.

      + Khi lắp đặt ray P sẽ đi kèm với kẹp ray & nối ray.

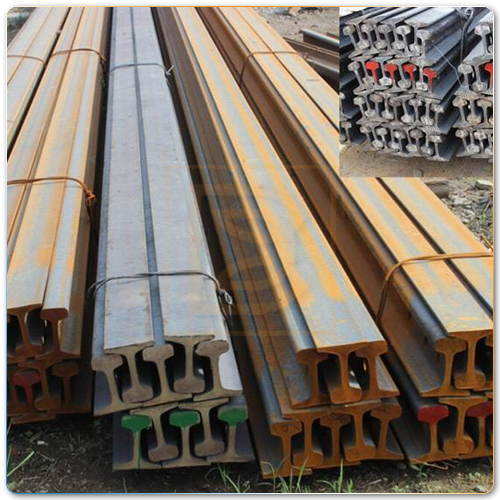

Cổng trục chân dê 15 Tấn sử dụng ray P

Cổng trục chân dê sử dụng các cơ cấu an toàn:

     1. Cảnh báo quá tải cho cổng trục chân dê

      - Trên xe con, thường sử dụng cơ cấu cảm biến tải trọng gối ở đầu tang. Cơ cấu này sẽ đưa dữ liệu về bộ hiển thị đặt trên cabin hoặc tủ điều khiển. Thông qua đó, người vận hành sẽ được cảnh báo khi tình huống quá tải có thể xảy ra.

     2. Đồng tốc 2 móc nâng.

      - Cổng trục chân dê sử dụng bộ PLC & Encoder(bộ đếm) để đồng tốc 2 móc nâng hay nói cách khác là đảm bảo 2 móc nâng di chuyển đều nhau & luôn trong giới hạn độ lệch cho phép. Khi đó cửa van sẽ luôn được vận hành an toàn.

Tủ điều khiển – Tích hợp PLC Siemens.

     3. Giới hạn hành trình nâng và di chuyển cho xe con của cổng trục chân dê

      - Hành trình nâng hạ của xe con: được điều khiển thông qua hạn vị được đặt ở đầu tang hay công tắc hành trình đầu tang.

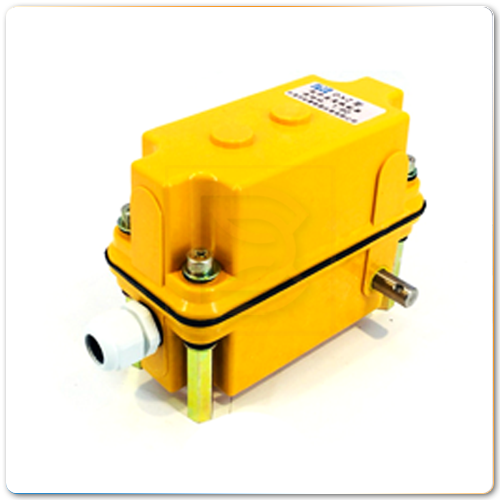

Hạn vị đầu tang DXZ cho xe con của cổng trục chân dê

      - Hành trình di chuyển dọc của cổng trục và di chuyển ngang của xe con được điều khiển bằng công tắc hành trình & giới hạn bởi cục chặn được hàn cố định 2 đầu ray.

     4. Cảnh báo sức gió & cột chống sét.

      - Trong lúc vận hành nâng hạ cửa van vào mùa mưa hay khi trời giông bão, cổng trục chân dê luôn được cảnh báo trước thông qua hệ thống cảm biến sức gió hay cột thu lôi. Để giữ an toàn cho người & thiết bị điện trên cổng trục.

Cổng trục chân dê 15 Tấn

     5. Biến tần cho cổng trục chân dê

      - Bảo vệ động cơ khỏi những yếu tố phát sinh từ nguồn điện như quá áp, mất pha hay khi động cơ bị quá tải, quá dòng.

      - Bảo vệ các bộ bánh răng truyền động cũng như hộp số: khi có thời gian tăng giảm tốc phù hợp, cổng trục sẽ vận hành rất êm & không bị rung lắc. Qua đó, tuổi thọ của kết cấu dầm cũng sẽ lâu hơn.

      - Cuối cùng là tiết kiệm điện năng & giảm chi phí bảo dưỡng khi có tích hợp biến tần trên tủ điều khiển cổng trục.

Tủ điều khiển – Tích hợp Biến tần Yaskawa.

Một số dự án cổng trục chân dê do Dai Viet Crane chế tạo và lắp đặt

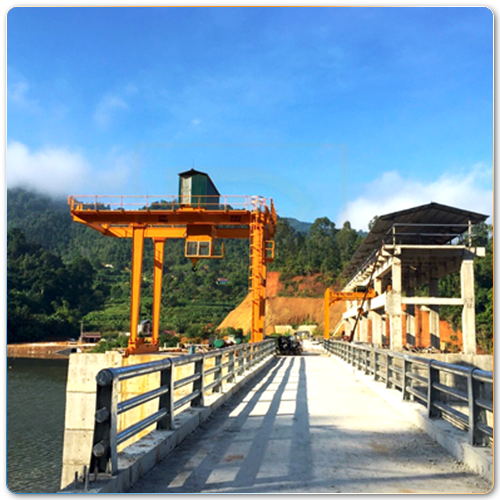

     1. Cổng trục chân dê tại công trình Thủy Điện Bảo Lâm 3A, Cao Bằng.

Cổng trục chân dê 2x50T/2T

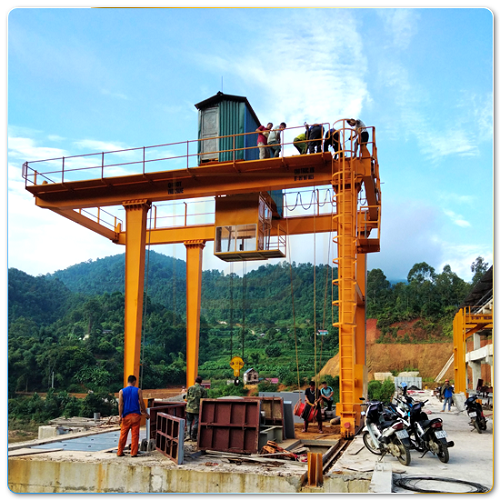

Hình ảnh thử tải Cổng trục chân dê tại công trình Thủy Điện Bảo Lâm 3A, Cao Bằng.

     2. Cổng trục chân dê 10 Tấn tại Thủy Điện Khánh Khê, Lạng Sơn

     3. Cổng trục chân dê 2x70 Tấn tại Thủy Điện NamHuong - Lào

Dai Viet Crane chuyên chế tạo và lắp đặt cổng trục chân dê

     1. Dai Viet Crane chuyên chế tạo và lắp đặt cổng trục chân dê với tiêu chí:

      - Chất lượng là số 1.

      - Giá thành rẻ nhất miền Bắc.

      - Các thiết bị được nhập khẩu chính hãng với đầy đủ chứng từ.

      - Đội ngũ nhân viên thiết kế có nhiều năm kinh nghiệm.

      - Phục vụ khách hàng tận tâm.

      2. Ngoài chế tạo cổng trục chân dê, chúng tôi còn chế tạo và lắp đặt các loại cổng trục khác như:

      - Cổng trục đẩy tay.

      - Cổng trục dầm đôi.

      - Cổng trục dầm đơn.

      3. Hãy liên hệ ngay với chúng tôi theo Hotline: 024 6658 2434 để được báo giá và tư vấn.

Video: Cổng trục chân dê - Thủy điện Bảo Lâm 3A.
