Cầu trục quay áp cột 1 tấn

Thương hiệu: Cầu trục Đại Việt Mã sản phẩm: CTQAC-1(LK4-H4-TN)
Còn hàng
71.377.500₫ Giá niêm yết: Tiết kiệm:
Chọn khẩu độ dầm
Chọn chiều cao nâng
Chọn sơn bề mặt
Gọi 0917 320 986 để tư vấn mua hàng

Tình trạng
Thiết bị mới 100%, nhập khẩu chính hãng.

Hệ cầu trục quay áp cột bao gồm
Kết cấu khung dầm, thiết bị nâng, hệ thống điện điều khiển.

Đơn vị chế tạo & lắp đặt
Công Ty Cổ Phần Cầu Trục Đại Việt.

Bảo hành: 12 tháng.

Giá trên Website: có thể thay đổi tùy từng thời điểm.

QUYỀN LỢI ƯU ĐÃI

+ Hướng dẫn vận hành cầu trục: do Dai Viet Crane phát hành(file .pdf).

+ Đào tạo vận hành cầu trục: miễn phí 1 khóa cho bên Mua.

+ Bảo dưỡng cầu trục: miễn phí 1 năm(định kỳ kiểm tra 3 tháng/một lần).

Giới thiệu sản phẩm Cầu trục quay áp cột 1 tấn

Cầu trục quay áp cột là gì?

     1. Cầu trục quay áp cột:

      - Được gắn cố định với cột nhà.

      - Bên trên thân cầu trục được lắp đặt hệ thống quay và palang di động để nâng hạ, di chuyển hàng hóa.

      - Khi vận hành người công nhân sẽ nâng hạ vật trong phạm vi quay của dầm chính. Giúp giảm sức lao động và an toàn trong quá trình sản xuất.

     2. Cầu trục quay áp cột hay còn gọi là:

      - Cầu trục dựa cột.

      - Cầu trục gắn cột.

      - Cầu quay áp cột.

    3. Là thiết bị bốc xếp hàng hóa được sử dụng trong các xưởng sản xuất với không gian làm việc nhỏ và hẹp; nâng hạ hàng hóa trong phạm vi nhỏ, thường để phục vụ cho các vị trí bố trí máy sản xuất gia công cần đưa phôi và sản phẩm ra liên tục mà không cần không gian lớn.

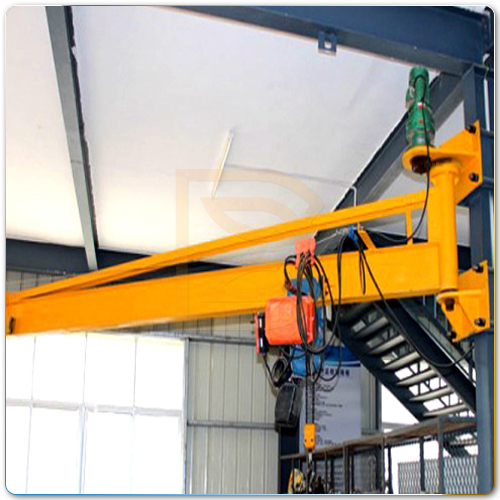

Cầu trục quay áp cột 1 tấn – chiều cao nâng 6M

Cấu tạo 1 bộ Cầu trục quay áp cột 1 tấn

     1. Cầu trục quay áp cột 1 tấn bao gồm 4 phần:

      - Kết cấu khung dầm chính: là phần kết cấu thép đỡ toàn bộ lực khi nâng; phải đảm bảo kết cấu vững chắc, an toàn và đủ khả năng chịu lực cũng như tải trọng trong quá trình hoạt động. Dầm chạy palang được chế tạo từ thép I định hình, I tổ hợp hàn. Palang được treo dưới dầm và chạy trên dọc chiều dài của dầm. Dầm này quay quanh cột và có thể quay với góc quay < 360 độ tùy theo nhu cầu của người sử dụng mà có những phương án thiết kế góc quay khác nhau.

      - Cơ cấu quay cần: là cơ cấu quay được dẫn động quay bằng tay kéo. Cần để treo palang được quay bằng sức của người sử dụng thông quay một sợi dây xích được treo ở đầu cần giúp cho việc dịch chuyển vật nâng quay theo ý muốn của người vận hành; cơ cấu quay cần phải đủ vững chắc và an toàn đồng thời phải vận hành êm và đủ khả năng chịu tải của Cầu trục quay áp cột khi vận hành.

      - Thiết bị nâng: Palang được sử dụng trong cẩu quay áp tường thường là pa lăng xích kéo tay hoặc pa lăng xích điện do kết cấu gọn nhẹ. Với Cầu trục quay áp cột 1 tấn do Dai Viet Crane sản xuất thì thiết bị nâng dùng cho loại cầu trục này là loại palang xích di chuyển thương hiệu Vind Dai Viet. Ngoài ra, cũng có thể dùng palang xích Trung Quốc hoặc palang xích Hàn Quốc tùy theo yêu cầu của khách hàng.

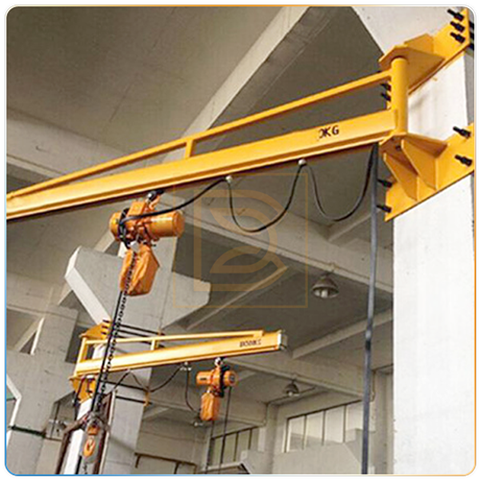

Cầu trục quay áp cột 1 tấn - khẩu độ dầm 3M

      - Hệ thống điện điều khiển và tay bấm điều khiển palang.

      + Hệ cấp điện cho palang gồm có: dây cáp điện loại cáp dẹt, máng C, kẹp treo máng C, nối máng C, kẹp treo cáp, dẫn đầu cáp, cố định đầu cáp. Nếu dùng loại palang xích kéo tay thì không cần đến hệ cấp điện.

      + Tay bấm điều khiển cho palang ở đây chúng tôi dùng loại tay bấm có dây. Nếu khách hàng muốn tiện lợi cho việc sử dụng thì dùng loại tay bấm điều khiển từ xa loại không dây.

     2. Những yêu cầu khi chế tạo kết cấu cho khung dầm chính của Cầu trục quay áp cột là:

      - Kết cấu thép của cầu trục phải được thiết kế hợp lý nhất và tối ưu hóa để phù hợp với các yêu cầu kỹ thuật về cường độ, độ cứng và độ ổn định. Ảnh hưởng của môi trường làm việc đến kết cấu được xem xét đầy đủ trong thiết kế.

      - Kết cấu thép sử dụng kết cấu hàn hoặc kết cấu giàn, và vật liệu kết cấu thép chính được làm bằng thép kết cấu Q235B hoặc Q345B. Vật liệu được sử dụng có báo cáo vật liệu và chứng chỉ năng lực tương ứng. Trong khi đáp ứng các tiêu chuẩn thiết kế, chúng cũng đáp ứng các tiêu chuẩn liên quan hiện hành ở Việt Nam.

      - Việc thiết kế kết cấu thép phải tính đến sự thuận tiện và khả năng chế tạo, kiểm tra, vận chuyển, lắp đặt và bảo trì.

      - Việc chế tạo, hàn và kiểm tra kết cấu thép phải được thực hiện theo các tiêu chuẩn tương ứng.

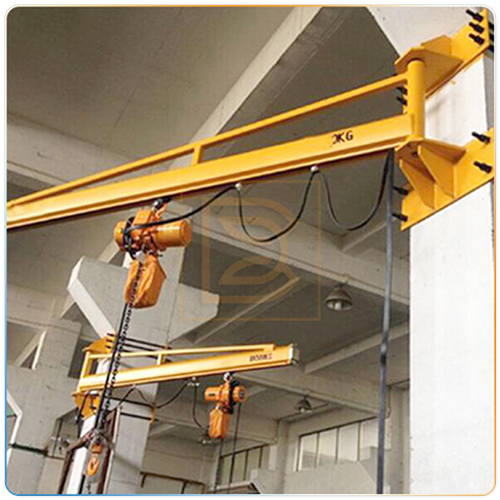

Cầu trục quay áp cột 1 tấn – chiều cao nâng 5M

Ưu điểm của Cầu trục quay áp cột

     1. Cầu trục quay áp cột:

      - Được thiết kế nhỏ gọn, chính vì thế nó là sự lựa chọn hàng đầu trong các nhà xưởng có diện tích nhỏ, hẹp để tiết kiệm không gian.

     2. Các nhà máy, xưởng sản xuất sử dụng loại cầu trục này sẽ giúp cho nhà xưởng luôn sạch sẽ, gọn gàng. Nó không tốn diện tích nên việc vệ sinh cho nhà xưởng trở nên dễ dàng, giúp tiết kiệm được nhiều loại chi phí khác.

     3. Với thiết kế nhỏ gọn, việc lắp đặt & bảo dưỡng cầu trục trở nên nhanh chóng & dễ dàng hơn các loại cầu trục khác có cùng tải trọng & cùng khẩu độ.

     4. Tính an toàn trong sản xuất là điều hết sức quan trọng. Với thiết kế thông minh, Cầu trục quay áp cột có:

      - Độ an toàn cao.

      - Hạn chế tối đa việc rung lắc khi hoạt động.

      - Di chuyển nhẹ nhàng, êm ái.

      - Nó còn giúp cho người vận hành có khả năng quan sát tốt do có tầm nhìn rộng & không gặp các trở ngại khác. Đây chính là 1 trong những nguyên nhân mà loại cầu trục này không thể thiếu trong các nhà máy sản xuất, doanh nghiệp.

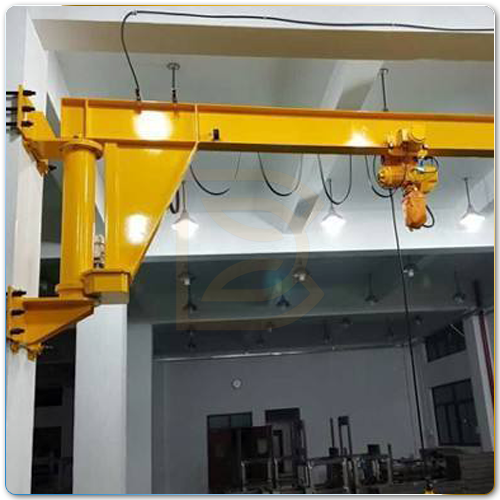

Cầu trục quay áp cột

Thông số cơ bản của Cầu trục quay áp cột

     1. Tải trọng tiêu chuẩn của Cầu trục quay áp cột là từ: 1 Tấn – 10 Tấn.

     2. Tầm với từ: 1 mét – 5 mét.

     3. Chiều cao nâng hạ từ: 1.5 mét – 10 mét.

     4. Góc quay cần: < 360 độ.

Cầu trục quay áp cột 1 tấn được sử dụng khi nào?

     1. Khi diện tích nhà xưởng nhỏ hẹp, người ta sẽ chọn Cầu trục quay áp cột thay vì các loại cầu trục khác như:

      - Cầu trục xoay chân đế.

      - Cầu trục dầm đôi,…

     2. Khi tải trọng cần nâng là 1 tấn, có hệ khung đỡ chắc chắn có thể treo được Cầu trục quay áp cột.

     3. Tầm với từ 1 mét - 5 mét

     4. Chiều cao cần nâng hạ hàng hóa từ 1.5 mét – 10 mét.

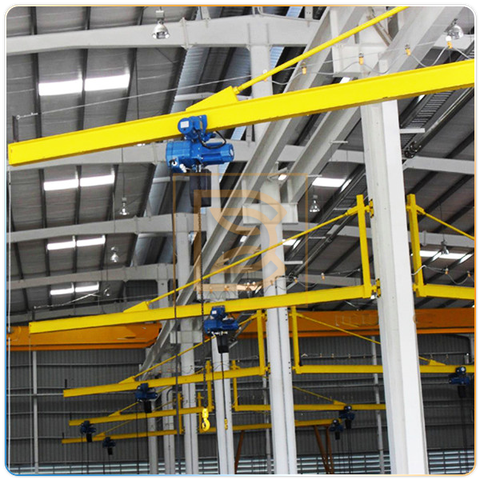

Cầu trục quay áp cột 1 tấn – Góc xoay cần 180 độ

Khi vận hành Cầu trục quay áp cột 1 tấn cần lưu ý những yếu tố sau:

     1. Kiểm tra các thiết bị của Cầu trục quay áp cột 1 tấn trước khi vận hành:

      - Kiểm tra nguồn điện xem có ổn định không. Nếu nguồn điện không ổn định sẽ ảnh hưởng đến các thiết bị điện trong cầu trục như: động cơ nâng hạ, linh kiện trong tủ điện và động cơ di chuyển.

      - Kiểm tra lại các mối hàn xem chắc chắn chưa, nếu có các vết rạn nứt hay bị ăn mòn phải ngừng hoạt động ngay.

      - Kiểm tra các chỗ bắt bulong đã chắc chắn chưa, nếu có dấu hiệu lỏng thì cần siết chặt lại ngay.

      - Kiểm tra cáp tải, móc nâng xem có dấu hiệu bất thường nào hay không. Nếu thiết bị nâng hoạt động không tốt cần dừng hoạt động và sửa chữa ngay.

     2. Kiểm tra tải trọng nâng của thiết bị lắp trên Cầu trục quay áp cột có vượt quá 1 tấn hay không

      - Cầu trục thường sẽ được lắp 1 bộ báo quá tải, nếu tải trọng nâng vượt quá quy định cho phép thì thiết bị cấp nguồn cho cầu trục sẽ tự ngắt nguồn cấp điện khiến cho cầu trục không hoạt động được nữa.

Cầu trục quay áp cột 1 tấn

     3. Cầu trục quay áp cột chỉ cho phép nâng vật:

      - Theo phương thẳng đứng.

      -  Nếu nâng vật xiên góc hay chéo góc sẽ gây hỏng hóc thiết bị hoặc có thể nguy hiểm cho người vận hành đứng ở dưới.

     4. Lưu ý không được đứng dưới móc cẩu, tải trọng hoặc đứng trên vật nâng khi vận hành cầu trục. Cầu trục có thể xảy ra đứt cáp, sự cố về phanh, hoặc dây buộc vật nâng có thể bị đứt dẫn đến tai nạn trong lao động. Chỉ được phép đứng gần hay tiếp cận vật nâng khi vật nâng được hạ thấy xuống hơn người.

     5. Khi cầu trục đang vận hành thì người sửa chữa hay người bảo dưỡng cầu trục không được phép làm việc.

     6. Sau khi vận hành cầu trục xong thì phải tắt hết các nguồn điện và để các thiết bị điều khiển vào nơi an toàn, khô ráo, tránh để vướng vào các thiết bị khác.

Cầu trục quay áp cột 1 tấn – Góc xoay cần 90 độ

Giá tham khảo Cầu trục quay áp cột 1 tấn do Dai Viet Crane sản xuất

     1. Giá Cầu trục quay áp cột 1 tấn:

      - Tải trọng nâng 1 tấn, khẩu độ dầm 3M, chiều cao nâng hạ 5M.

      - Sử dụng thiết bị nâng là palang xích Kukdong – Hàn Quốc.

      - Giá tham khảo: 85.000.000 VNĐ (gía chưa gồm VAT).

     2. Giá Cầu trục quay áp cột 1 tấn:

      - Tải trọng nâng 1 tấn, khẩu độ dầm 4M, chiều cao nâng hạ 6M.

      - Sử dụng palang xích Vind Dai Viet.

      - Giá tham khảo: 89.500.000 VNĐ (giá chưa gồm VAT).

     3. Giá Cầu trục quay áp cột 1 tấn:

      - Tải trọng nâng 1 tấn, khẩu độ dầm 6M, chiều cao nâng hạ 7M.

      - Lắp đặt trong nhà xưởng, dùng palang xích Kukdong – Hàn Quốc.

       - Giá tham khảo: 110.000.000 VNĐ (giá chưa gồm VAT).

     4. Giá của bộ cầu trục trên bao gồm: dầm cầu trục, palang xích điện đồng bộ, hệ điện ngang và các phụ kiện lắp đặt đi kèm đi kèm

      - Khách hàng lưu ý: Giá trên có thể thay đổi tùy từng thời điểm và tùy vào yêu cầu lắp các thiết bị đi kèm của khách hàng.


Cầu trục quay áp cột 1 tấn

Các bước sản xuất, thi công, lắp đặt Cầu trục quay áp cột 1 tấn của Dai Viet Crane.

     1. Các bước sản xuất Cầu trục quay áp cột 1 tấn:

      - Bước 1: Chuẩn bị phôi. Vật liệu đầu vào thường là thép tấm, thép hình nhập khẩu với đầy đủ chứng chỉ CO/CQ. Với bản vẽ tổng thể, kỹ thuật lập bản vẽ gia công. Chia nhỏ các file cắt trên máy CNC để cắt thành những phôi theo cấu kiện của bản vẽ gia công.

      - Bước 2: Tổ hợp hàn các phôi đã được chuẩn bị từ bước 1 thành các cấu kiện. Khi hàn bộ phận gia công hàng tuân thủ nghiêm ngặt yêu cầu và kích thước dung sai của bản vẽ gia công.

      - Bước 3: Làm sạch trước khi sơn. Các cấu kiện được làm sạch bề mặt theo yêu cầu của bản vẽ gia công hoặc khách hàng, đảm bảo bề mặt có độ bám cao.

      - Bước 4: Sơn hoàn thiện sản phẩm. Tùy theo yêu cầu màu sơn của khách hàng, vị trí đặt cầu trục mà chúng tôi chọn những loại sơn phù hợp với sản phẩm.

      - Bước 5: Đấu tủ điện, chạy thử các thiết bị nhập khẩu: Động cơ, palang… đảm bảo thiết bị hoạt động tốt trước khi mang đi thi công lắp đặt cầu trục.

Dầm Cầu trục quay áp cột 1 tấn sau khi được sơn xong

     2. Thi công lắp đặt Cầu trục quay áp cột 1 tấn gồm các bước sau:

      - Bước 1: Khảo sát khu vực sẽ lắp Cầu trục quay áp cột 1 tấn:

      + Kỹ thuật sẽ trực tiếp khảo sát khu vực lắp cầu trục.

      + Đảm bảo không vướng mắc về không gian lắp đặt và tiếp cận mặt bằng của phương tiện lắp dựng.

      - Bước 2: Thi công phần lắp dựng tại địa điểm lắp, đấu điện hoàn thành chạy thử Cầu trục quay áp cột 1 tấn. Nhân lực lắp đặt cầu trục sẽ gồm:

      + Tài xế lái phương tiện lắp đặt (xe cẩu, xe nâng).

      + Thợ lắp đặt cơ khí.

      + Người vận hành cầu trục.

      + Thợ lắp điện.

      + Cán bộ kỹ thuật chỉ huy.

      - Bước 3: Sơn lại các mối hàn của cầu trục tại công trường, vệ sinh sạch sẽ khu vực lắp dựng.

      - Bước 4: Thử tải: Đại diện một công ty kiểm định bên thứ ba được đưa đến để thực hiện kiểm định, thử tải và đảm bảo rằng cầu trục sẽ hoạt động an toàn và hiệu quả theo quy định của pháp luật Việt Nam về thiết bị nâng.

Cầu trục quay áp cột 1 tấn được vận chuyển đi lắp đặt cho khách hàng

Lắp đặt Cầu trục quay áp cột  1 tấn ở đâu uy tín – chất lượng – giá rẻ?

     1. Dai Viet Crane là đơn vị chế tạo Cầu trục quay áp cột 1 Tấn với chất lượng an toàn, chi phí lắp đặt & bảo dưỡng với giá thành tốt nhất.

     2. Chúng tôi có đội ngũ nhân viên kỹ thuật, nhân viên sản xuất có tay nghề cao trong lĩnh vực sản xuất, lắp đặt cầu trục, cổng trục.

     3. Ngoài đội ngũ sản xuất, lắp đặt cầu trục, Dai Viet Crane còn có một đội ngũ chuyên ngành bảo dưỡng cầu trục với kinh nghiệm lâu năm

     4. Các sản phẩm của chúng tôi khi cung cấp đến khách hàng sẽ được bảo hành trong vòng 1 năm (3 tháng/ lần) kể từ khi đưa vào sử dụng.

     5. Hãy gọi cho chúng tôi khi Quý khách có nhu cầu lắp đặt Cầu trục quay áp cột 1 tấn theo thông tin bên dưới:

      - Địa chỉ sản xuất: số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, Hà Nội.

      - Nhân viên tư vấn: hotline024 6658 2434

      - Báo giá cầu trục: 084 292 3388

      - Email: daivietcrane@gmail.com

So sánh với các sản phẩm tương tự
Bảng Thông Số Kỹ Thuật
Tải trọng nâng 1 Tấn
Chiều cao nâng 4M, 6M
Khẩu độ dầm 4M, 6M
Tốc độ di chuyển ngang 10 m/min
Tốc độ nâng 6.8 m/min
Góc xoay cần < 180 độ (thủ công)
Chế độ làm việc FEM(1BM)/ ISO(M3)
Thiết bị nâng Palang xích Vind Đại Việt
