Cầu trục dầm đôi cần chuẩn bị gì về dầm đỡ ray và kết cấu nhà xưởng

Lắp đặt cầu trục dầm đôi không chỉ là lựa chọn tải trọng nâng, khẩu độ và chiều cao nâng. Toàn bộ tải trọng của thiết bị và hàng hóa sẽ truyền qua bánh xe, ray, dầm đỡ ray rồi xuống cột, hệ giằng và móng nhà xưởng. Vì vậy, kết cấu chịu lực phải được kiểm tra đồng bộ trước khi sản xuất và lắp đặt cầu trục.

Đặc biệt với nhà xưởng hiện hữu, việc nhìn vào kích thước dầm hoặc dựa trên tải trọng của cầu trục cũ là chưa đủ để kết luận. Doanh nghiệp cần cung cấp hồ sơ, kiểm tra hiện trạng và thực hiện khảo sát kỹ thuật khi cần thiết để lựa chọn được phương án an toàn, phù hợp với nhu cầu khai thác lâu dài.

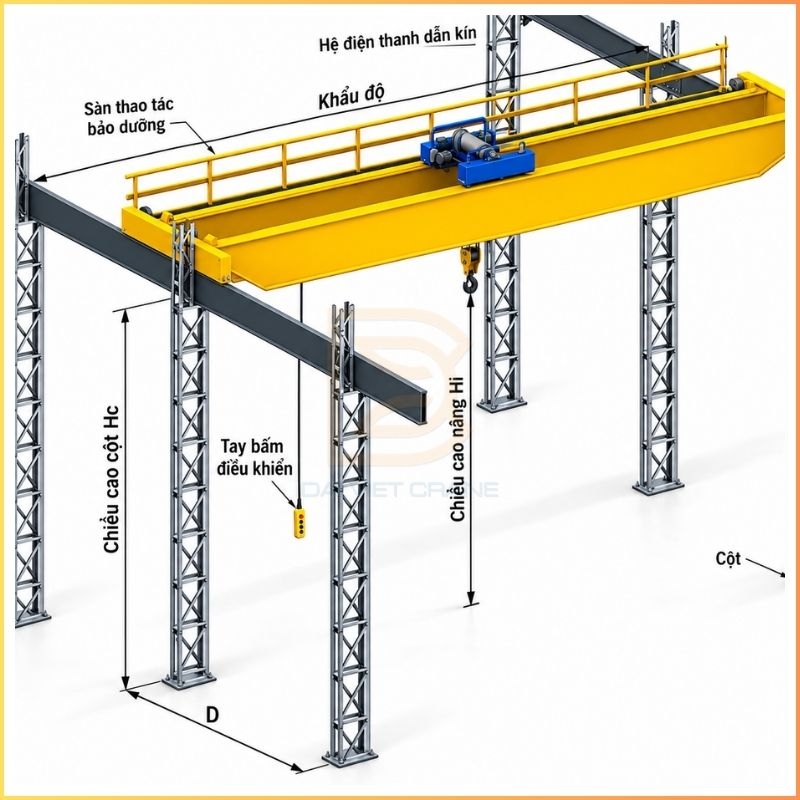

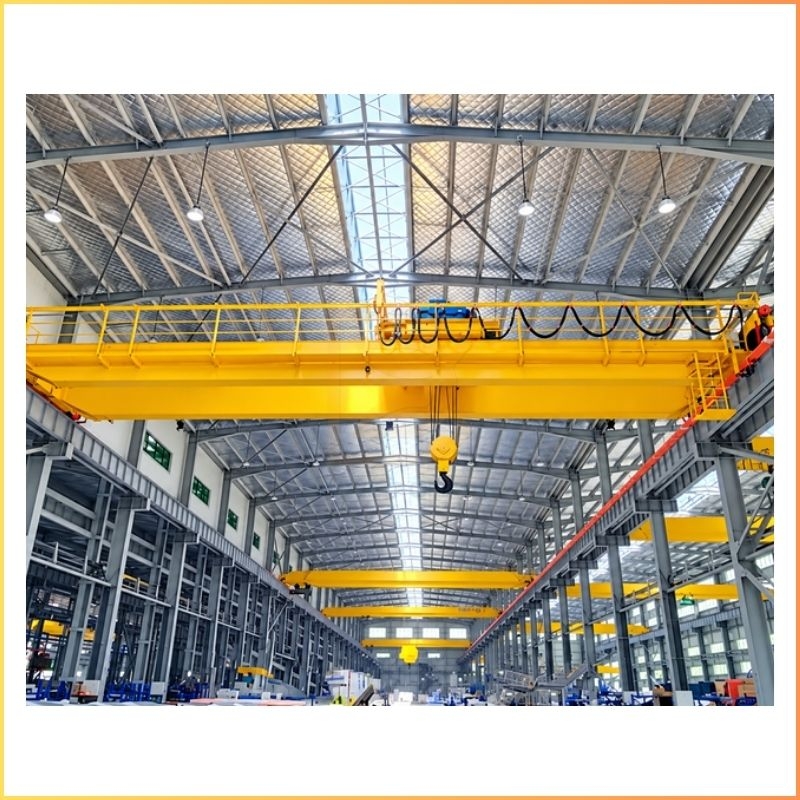

Hình ảnh tổng thể hệ cầu trục dầm đôi và dầm đỡ ray nhà xưởng

1. Vì sao phải kiểm tra dầm đỡ ray và kết cấu nhà xưởng?

1.1. Tải trọng cầu trục được truyền xuống nhà xưởng như thế nào?

Khi cầu trục làm việc, tải trọng không tác dụng trực tiếp và phân bố đều lên toàn bộ nhà xưởng. Lực được truyền qua từng bộ phận theo trình tự:

Hàng nâng → móc cẩu → pa lăng hoặc xe con → dầm chính → dầm biên → bánh xe → ray → dầm đỡ ray → console → cột → móng nhà xưởng.

Dầm đỡ ray phải tiếp nhận các tải trọng tập trung di chuyển liên tục theo vị trí bánh xe. Khi xe con mang tải tiến sát về một phía của cầu trục, phản lực bánh xe tại tuyến ray bên đó có thể tăng lên đáng kể.

Các nhóm tải trọng cần được xem xét bao gồm:

• Tải trọng đứng: sinh ra từ tự trọng cầu trục, pa lăng hoặc xe con, bộ phận mang tải và hàng hóa được nâng.

• Lực ngang nhà: xuất hiện khi xe con tăng tốc, giảm tốc hoặc khi cầu trục có hiện tượng xô lệch trong quá trình di chuyển.

• Lực dọc nhà: hình thành khi cầu trục khởi động, phanh hoặc thay đổi chiều chuyển động dọc theo đường chạy.

• Ảnh hưởng động: phát sinh do nâng hạ, khởi động, phanh và rung động trong quá trình vận hành.

• Tác động lặp lại: liên quan đến số chu kỳ nâng, phổ tải và chế độ làm việc của cầu trục.

Bởi vậy, một cầu trục có tải trọng nâng 10 tấn không có nghĩa kết cấu nhà xưởng chỉ phải chịu thêm 10 tấn. Khi tính toán còn phải xét tự trọng thiết bị, vị trí xe con, tải trọng bánh xe lớn nhất, khoảng cách bánh xe và các lực động.

Gợi ý internal link: [Tìm hiểu cấu tạo và nguyên lý hoạt động của cầu trục dầm đôi]

1.2. Những rủi ro khi bỏ qua bước kiểm tra

Dầm đỡ ray và kết cấu nhà xưởng không phù hợp có thể làm phát sinh nhiều vấn đề trong quá trình lắp đặt và vận hành:

• Dầm đỡ ray bị võng hoặc rung lớn khi cầu trục mang tải.
• Console, bản mã, bu lông hoặc mối hàn xuất hiện biến dạng và nứt.
• Hai tuyến ray bị lệch tim, lệch cao độ hoặc thay đổi khẩu độ.
• Cầu trục chạy nặng, phát ra tiếng ồn hoặc thường xuyên bị lệch bánh.
• Bánh xe, vành bánh, ổ trục và động cơ di chuyển nhanh mài mòn.
• Cột nhà xưởng bị biến dạng hoặc xuất hiện vết nứt tại vị trí liên kết.
• Phải gia cường kết cấu sau khi đã sản xuất cầu trục, làm tăng chi phí và kéo dài tiến độ.

Một hệ thống đường chạy không bảo đảm độ thẳng và độ cứng còn có thể khiến tải phân phối không đều giữa các bánh xe. Về lâu dài, hiện tượng này ảnh hưởng trực tiếp đến tuổi thọ cơ khí, độ ổn định khi di chuyển và mức độ an toàn của thiết bị.

2. Cần chuẩn bị những thông tin gì trước khi lựa chọn cầu trục?

2.1. Thông số về nhu cầu nâng hạ

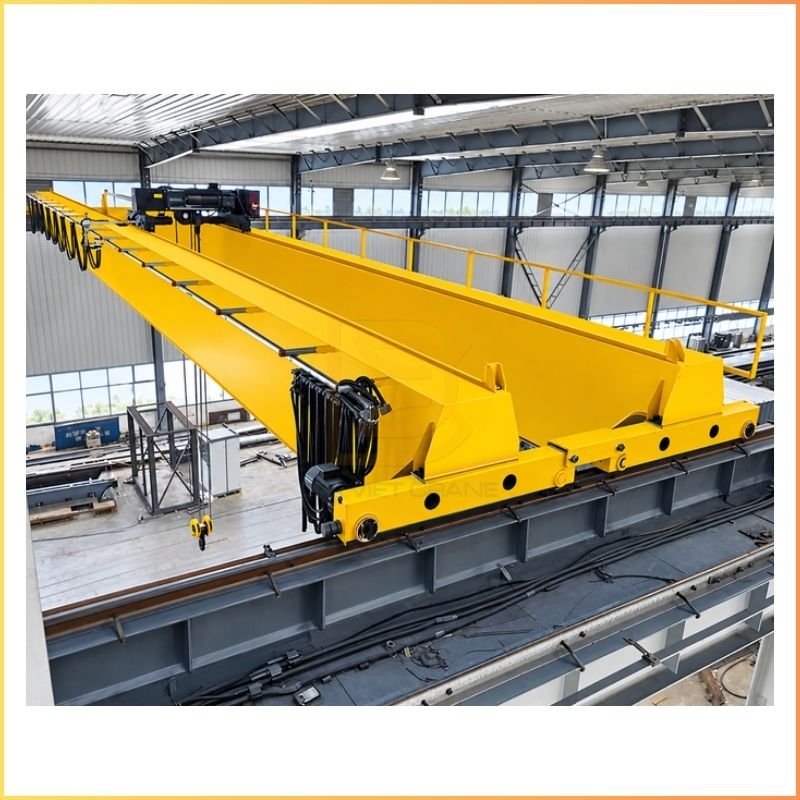

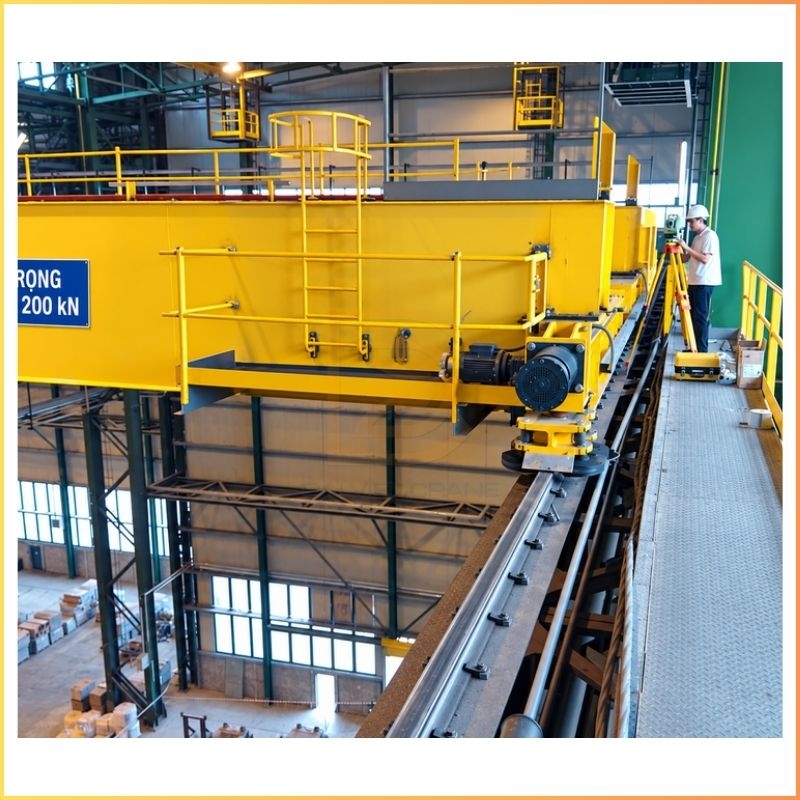

Hệ dầm đỡ ray cho thiết bị cầu trục dầm đôi tải trọng lớn - Dai Viet Crane

Trước tiên, doanh nghiệp cần xác định rõ nhiệm vụ làm việc của cầu trục. Các thông tin đầu vào cơ bản gồm:

• Tải trọng lớn nhất của hàng cần nâng.
• Khối lượng của móc, nam châm, gầu ngoạm hoặc bộ gá nâng nếu có.
• Kích thước và đặc điểm của hàng hóa.
• Khẩu độ cầu trục dự kiến.
• Chiều cao nâng và cao độ móc yêu cầu.
• Chiều dài đường chạy.
• Số lượt nâng trong một giờ hoặc một ngày.
• Số ca làm việc và thời gian vận hành mỗi ca.
• Yêu cầu về tốc độ nâng, tốc độ xe con và tốc độ di chuyển cầu trục.
• Điều kiện môi trường như nhiệt độ cao, bụi, độ ẩm hoặc hóa chất.

Những dữ liệu này là cơ sở để xác định tải trọng danh nghĩa, chế độ làm việc, cấu hình xe con và kích thước sơ bộ của cầu trục dầm đôi.

2.2. Dữ liệu tải trọng từ nhà cung cấp cầu trục

Để kiểm tra dầm đỡ ray và nhà xưởng, đơn vị thiết kế kết cấu cần nhận được dữ liệu kỹ thuật từ nhà cung cấp cầu trục. Những thông số quan trọng gồm:

Trong giai đoạn tư vấn ban đầu, tải trọng bánh xe có thể được xác định sơ bộ theo cấu hình cầu trục. Tuy nhiên, trước khi chốt kết cấu, nên sử dụng số liệu chính thức của phương án thiết bị được lựa chọn.

2.3. Hồ sơ cần thu thập về nhà xưởng

Đối với nhà xưởng đã được thiết kế để lắp cầu trục, chủ đầu tư nên cung cấp:

• Bản vẽ kết cấu và bản vẽ hoàn công.
• Mặt bằng bố trí cột và đường chạy.
• Kích thước cột, dầm đỡ ray, console và hệ giằng.
• Mác thép hoặc vật liệu của kết cấu.
• Chi tiết liên kết bu lông, bản mã và mối hàn.
• Thông tin móng, bu lông neo và nền đất nếu cần kiểm tra sâu hơn.
• Tải trọng cầu trục đã được sử dụng trong hồ sơ thiết kế ban đầu.

Nếu không còn đầy đủ hồ sơ, cần đo đạc hiện trạng và xác minh tiết diện thực tế. Những cấu kiện đã bị ăn mòn, khoan cắt, hàn nối hoặc cải tạo phải được ghi nhận riêng khi đánh giá.

3. Những hạng mục nào cần kiểm tra tại nhà xưởng?

3.1. Dầm đỡ ray và hệ ray cầu trục

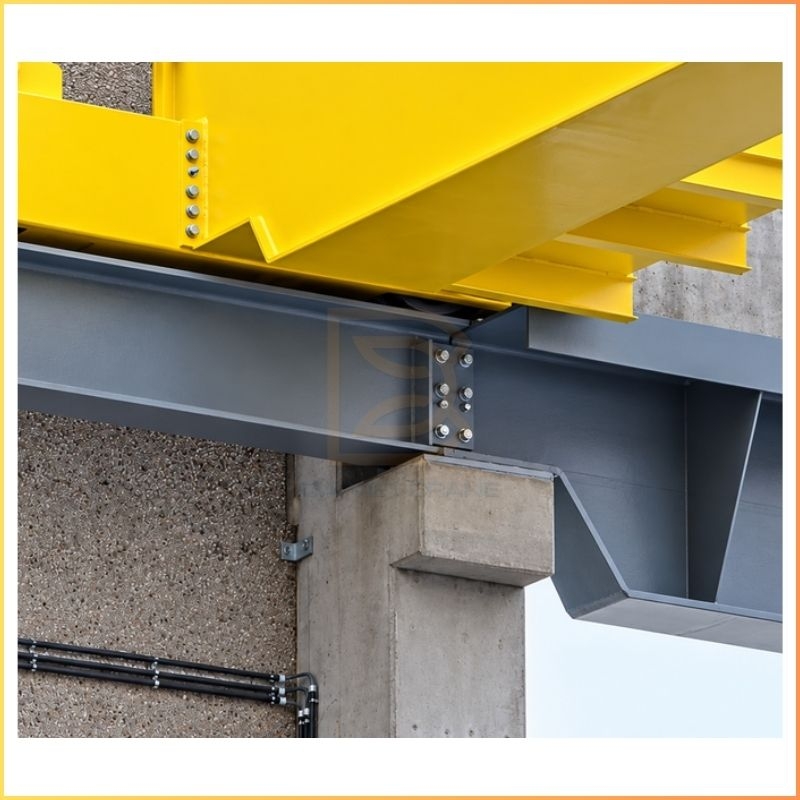

Hệ dầm đỡ ray và ray cầu trục nhà xưởng

Dầm đỡ ray là bộ phận trực tiếp tiếp nhận tải trọng từ bánh xe. Khi khảo sát, kỹ thuật cần kiểm tra:

• Loại tiết diện và kích thước thực tế của dầm.
• Khoảng cách giữa các gối đỡ hoặc cột.
• Cao độ mặt dầm và mặt ray.
• Độ thẳng của từng tuyến ray.
• Khoảng cách giữa hai tim ray dọc theo toàn bộ đường chạy.
• Vị trí và cấu tạo mối nối ray.
• Kẹp ray, bu lông, bản đệm và cơ cấu chặn cuối đường chạy.
• Hiện tượng võng, xoắn, cong cục bộ hoặc rung bất thường.
• Tình trạng ăn mòn, nứt tại mối hàn và biến dạng mặt dầm.

Không thể chỉ dựa vào tên tiết diện như I300, I400 hoặc dầm tổ hợp để khẳng định dầm đủ khả năng chịu lực. Khả năng làm việc còn phụ thuộc vào chiều dài nhịp, điều kiện liên kết, tải trọng bánh xe, vị trí đặt ray và độ cứng ngang của dầm.

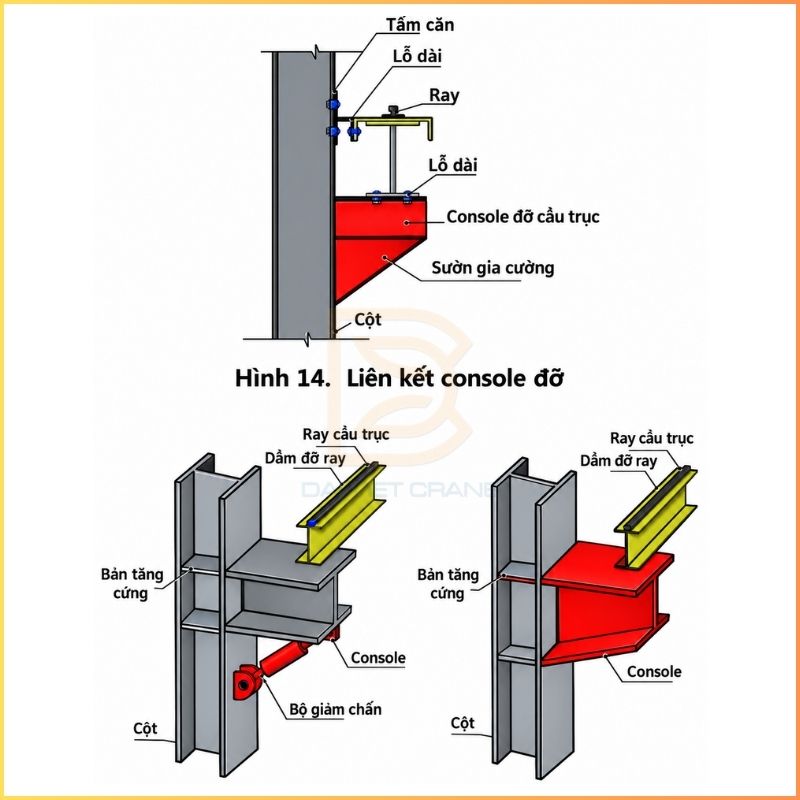

3.2. Console, cột, hệ giằng và móng

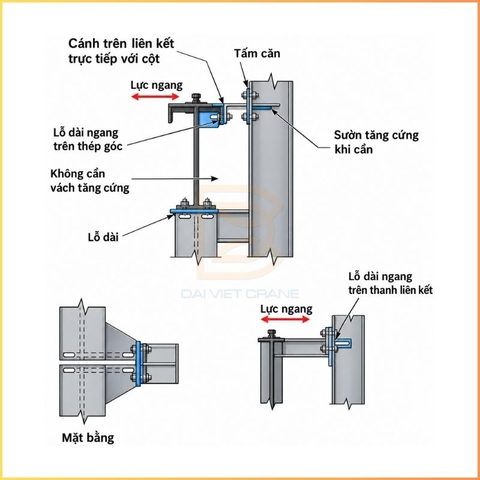

hình ảnh mô phỏng mặt cắt ngang dầm đỡ ray cầu trục - Dai Viet Crane

Tải trọng từ dầm đỡ ray thường được truyền xuống cột thông qua console hoặc gối đỡ. Vì vậy, việc kiểm tra phải được thực hiện theo toàn bộ đường truyền lực.

Các vị trí cần quan tâm gồm:

• Khả năng chịu uốn và ổn định của console.
• Bản mã, sườn tăng cứng và liên kết giữa console với cột.
• Tiết diện cột tại cao độ đặt dầm đỡ ray.
• Các vị trí thay đổi tiết diện hoặc tập trung ứng suất.
• Hệ giằng dọc nhà và khả năng tiếp nhận lực phanh cầu trục.
• Liên kết chân cột, bu lông neo và móng.
• Dấu hiệu lún, nghiêng, nứt hoặc biến dạng của kết cấu hiện hữu.

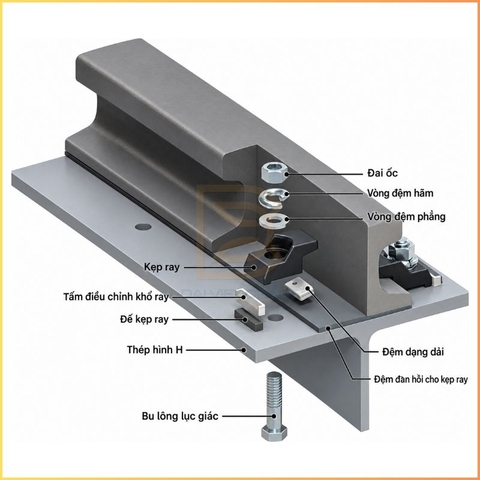

Hình ảnh chi tiết bộ kẹp ray cầu trục - Dai Viet Crane

Nếu nhà xưởng ban đầu không được thiết kế để lắp cầu trục, việc hàn thêm console vào cột không nên thực hiện chỉ theo kinh nghiệm. Phương án này có thể làm thay đổi trạng thái chịu lực của cột và cần được tính toán, thiết kế chi tiết trước khi thi công.

3.3. Không gian lắp đặt và phạm vi hoạt động

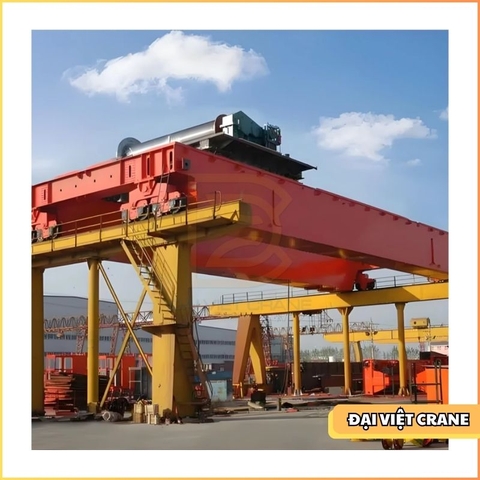

Hệ dầm đỡ ray thiết kế cho việc chịu tải trọng lớn

Bên cạnh khả năng chịu lực, nhà xưởng phải có đủ không gian để cầu trục dầm đôi hoạt động an toàn. Một số kích thước cần đo thực tế gồm:

• Cao độ từ nền đến mặt ray.
• Khoảng cách từ mặt ray đến điểm thấp nhất của mái hoặc kết cấu phía trên.
• Khoảng cách giữa hai tuyến ray.
• Khoảng hở giữa đầu cầu trục với cột và giằng nhà.
• Vị trí đèn, đường ống, máng cáp, cửa cuốn và thiết bị công nghệ.
• Không gian đưa dầm chính, xe con và dầm biên vào vị trí lắp.
• Lối tiếp cận phục vụ kiểm tra, sửa chữa và bảo dưỡng.

Chiều cao nâng hữu ích không chỉ phụ thuộc vào cao độ ray. Nó còn bị chi phối bởi chiều cao kết cấu cầu trục, kích thước xe con, cụm móc và khoảng hở an toàn với mái nhà xưởng.

Gợi ý internal link: [Cách chọn khẩu độ, chiều cao nâng và chiều dài đường chạy cầu trục]

4. Khi nào cần khảo sát và tính toán bởi kỹ thuật?

4.1. Các trường hợp nên khảo sát trực tiếp

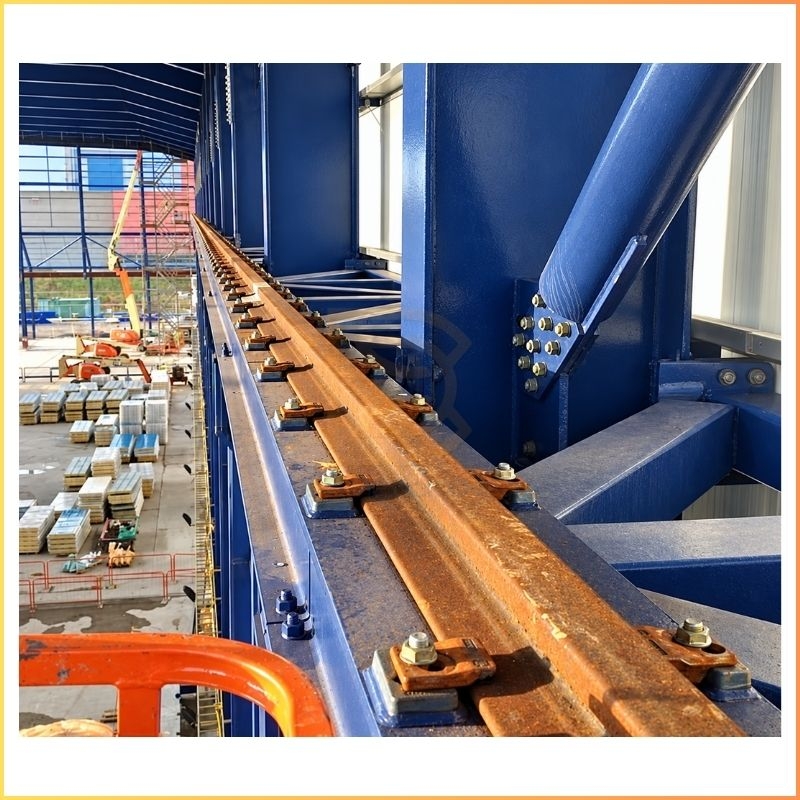

Khảo sát hệ thống dầm đỡ ray để tiến hành sửa chữa cầu trục

Khảo sát thực tế nên được thực hiện trước khi chốt phương án nếu dự án thuộc một trong các trường hợp sau:

• Nhà xưởng hiện hữu không có bản vẽ kết cấu.
• Kích thước thực tế không trùng với bản vẽ được cung cấp.
• Nhà xưởng chưa từng lắp cầu trục.
• Thay cầu trục mới có tải trọng lớn hơn thiết bị cũ.
• Lắp thêm cầu trục trên cùng một tuyến đường chạy.
• Thay đổi khẩu độ, cao độ ray hoặc chiều dài đường chạy.
• Dầm và ray có dấu hiệu võng, lệch, ăn mòn hoặc hư hỏng.
• Cột, console hoặc hệ giằng đã từng được sửa chữa.
• Nhà xưởng có nhiều đường ống, thiết bị hoặc vật cản phía trên.
• Cầu trục làm việc với tần suất cao hoặc nâng loại hàng đặc biệt.

Khảo sát không chỉ nhằm đo khẩu độ. Kỹ thuật cần ghi nhận đồng thời kích thước hình học, tình trạng kết cấu, không gian lắp đặt, nguồn điện và điều kiện tổ chức thi công.

4.2. Nội dung kỹ thuật cần tính toán

Tùy theo tình trạng công trình, phạm vi tính toán có thể bao gồm:

• Xác định phản lực bánh xe trong các vị trí làm việc bất lợi.
• Kiểm tra khả năng chịu uốn, cắt và ổn định của dầm đỡ ray.
• Kiểm tra độ võng đứng và chuyển vị ngang.
• Kiểm tra ứng suất cục bộ tại vị trí bánh xe và gối đỡ.
• Kiểm tra console, bản mã, bu lông và mối hàn.
• Kiểm tra cột, hệ giằng, liên kết chân cột và móng.
• Xem xét tác động lặp lại đối với cầu trục có tần suất làm việc cao.
• Kiểm tra nhiều cầu trục cùng hoạt động trên một đường chạy nếu có.

Các giới hạn về độ võng, chuyển vị, tổ hợp tải và hệ số động phải được lựa chọn theo tiêu chuẩn thiết kế áp dụng cho dự án. Không nên sao chép một giá trị giới hạn từ dự án khác vì cấu hình cầu trục, nhịp dầm và chế độ làm việc có thể hoàn toàn khác nhau.

Phần kết cấu hệ dầm đỡ ray cầu trục

4.3. Phương án xử lý khi kết cấu chưa đáp ứng

Khi kết quả kiểm tra cho thấy nhà xưởng chưa phù hợp, có thể xem xét một hoặc kết hợp nhiều giải pháp:

Phương án cuối cùng cần được lựa chọn dựa trên mức độ an toàn, nhu cầu vận hành, khả năng thi công và tổng chi phí đầu tư.

5. Quy trình chuẩn bị trước khi lắp cầu trục dầm đôi

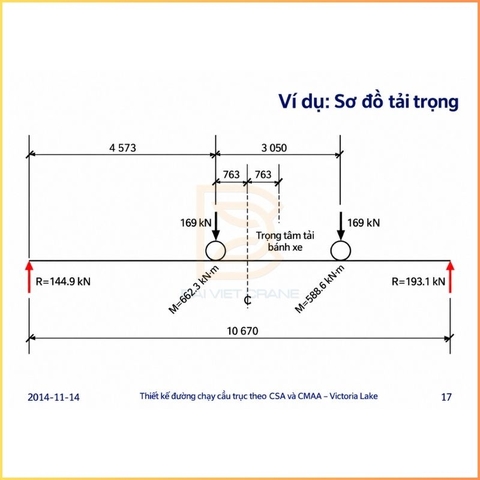

Hình minh hoạ tính toán phản lực lên hệ dầm đỡ ray cầu trục

Để hạn chế thay đổi trong quá trình triển khai, doanh nghiệp có thể thực hiện theo trình tự sau:

1. Xác định nhu cầu nâng hạ: tải trọng, kích thước hàng, tần suất và phạm vi phục vụ.

2. Thu thập hồ sơ nhà xưởng: bản vẽ, kích thước cột, dầm đỡ ray, ray và móng.

3. Khảo sát hiện trạng: đo khẩu độ, cao độ, đường chạy, vật cản và tình trạng kết cấu.

4. Lập phương án cầu trục: lựa chọn xe con, dầm chính, dầm biên và thiết bị điện.

5. Cung cấp dữ liệu tải trọng: tải bánh xe, khoảng cách bánh và các lực tác dụng lên nhà xưởng.

6. Kiểm tra kết cấu: đánh giá dầm đỡ ray, console, cột, giằng và móng.

7. Chốt giải pháp kỹ thuật: quyết định sử dụng kết cấu hiện hữu, gia cường hoặc làm hệ đỡ độc lập.

8. Sản xuất và lắp đặt: thực hiện sau khi kích thước và giao diện kết cấu đã được thống nhất.

Việc phối hợp sớm giữa đơn vị cung cấp cầu trục, kỹ sư kết cấu và chủ đầu tư giúp kiểm soát tốt hơn tiến độ, chi phí và trách nhiệm của từng bên.

Gợi ý internal link: [Khi nào nên chọn cầu trục dầm đôi thay cho cầu trục dầm đơn?]

Kết luận

DAI VIET CRANE – Nền tảng kỹ thuật vững chắc tạo nên những hệ thống nâng hạ an toàn và hiệu quả.

Trước khi lắp đặt cầu trục dầm đôi, cần kiểm tra đồng bộ dầm đỡ ray, hệ ray, console, cột, giằng, móng và không gian nhà xưởng. Dữ liệu quan trọng nhất không chỉ là tải trọng nâng danh nghĩa mà còn gồm tải trọng bánh xe, khoảng cách bánh, lực ngang, lực dọc và chế độ làm việc.

Với nhà xưởng hiện hữu, thiếu hồ sơ hoặc có dấu hiệu xuống cấp, doanh nghiệp nên thực hiện khảo sát và tính toán kỹ thuật trước khi chốt thiết bị. Đây là cơ sở để xây dựng phương án cầu trục phù hợp, hạn chế chi phí phát sinh và bảo đảm vận hành ổn định lâu dài.

Câu hỏi thường gặp về dầm đỡ ray cầu trục dầm đôi

1. Nhà xưởng đã có dầm đỡ ray thì có thể lắp ngay cầu trục dầm đôi không?

Chưa thể kết luận ngay. Cần đối chiếu tải trọng bánh xe và các lực do cầu trục mới tạo ra với khả năng chịu lực của dầm, console, cột, giằng và móng hiện hữu.

2. Có thể xác định dầm đỡ ray chỉ dựa trên tải trọng nâng không?

Không. Việc lựa chọn còn phụ thuộc vào tự trọng cầu trục, tải trọng bánh xe, khoảng cách bánh, nhịp dầm, chế độ làm việc, lực ngang và điều kiện liên kết thực tế.

3. Khi nào cần làm hệ cột và dầm đỡ ray độc lập?

Giải pháp này có thể được xem xét khi kết cấu nhà xưởng hiện hữu không đủ khả năng chịu lực, khó gia cường hoặc không có vị trí liên kết phù hợp. Kích thước hệ đỡ độc lập vẫn phải được tính toán theo tải trọng cầu trục và điều kiện nền móng.
