Cần trục xoay chân đế 3 Tấn

Cùng chúng tôi tìm hiểu về cần trục xoay chân đế

     1. Cần trục xoay chân đế là một trong các loại cầu trục:

      - Được thiết kế sử dụng trong những môi trường cần để di chuyển vật liệu, hàng hóa có trọng lượng nặng và cồng kềnh.

      - Chúng là một công cụ để hỗ trợ con người trong quá trình sản xuất, là thiết bị thay thế sức người 1 cách hoàn hảo, giúp nâng cao năng suất lao động, làm những công việc sức người không thể làm được.

     2. Cần trục xoay chân đế có tên gọi khác là cầu trục quay chân đế, cẩu quay.

     3. Thiết bị này được sử dụng phổ biến tại các nhà máy công nghiệp nặng, các kho, xưởng sản xuất công nghiệp, các bến bãi, bến cảng cần bốc dỡ, sắp xếp hàng hóa, công ty sản xuất máy móc, thiết bị, linh kiện cần đến độ chính xác cao.

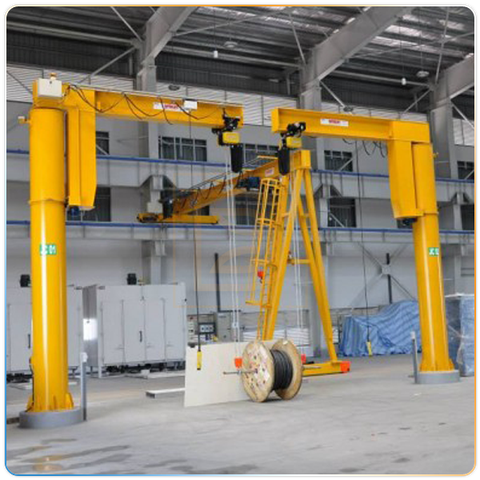

Cần trục xoay chân đế 3 tấn – Góc xoay cần 360 độ

Cấu tạo của cần trục xoay chân đế

     1. Cần trục xoay chân đế có cấu tạo gồm 4 bộ phận chính:

      - Kết cấu thép: bao gồm cột trụ và dầm chạy palang. Cột trụ thường có tiết diện ngang cột là hình vuông rỗng hoặc hình tròn rỗng. Đối với tiết diện hình vuông thì được hàn tổ hợp từ thép tấm, còn với tiết diện hình tròn thì được chế tạo từ thép ống công nghiệp.

Vật liệu chế tạo cần trục xoay chân đế

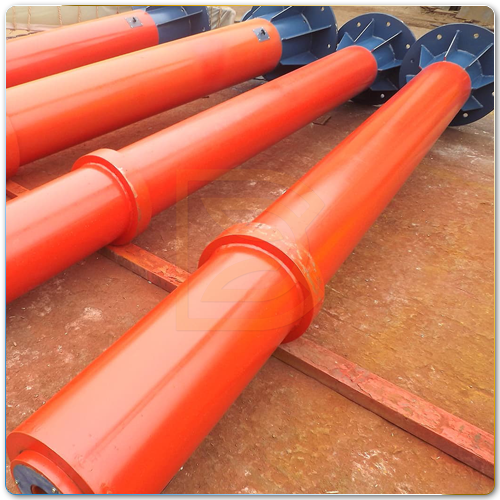

      + Cột trụ là phần chịu lực chính của cầu trục trên đó được gắn cơ cấu quay cần và cần. Cột trụ được cố định với nền móng thông qua bu-long hóa chất hoặc bu-long móng.

Cột trụ cần trục xoay chân đế

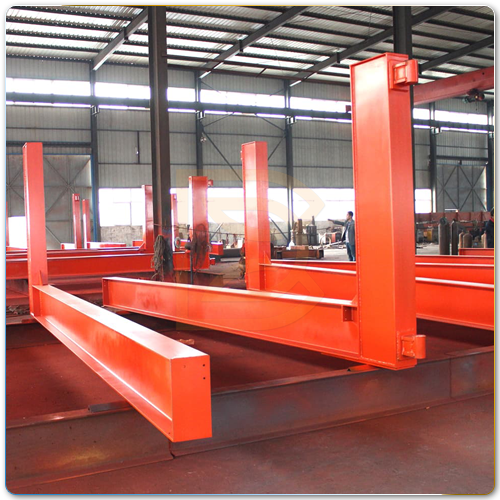

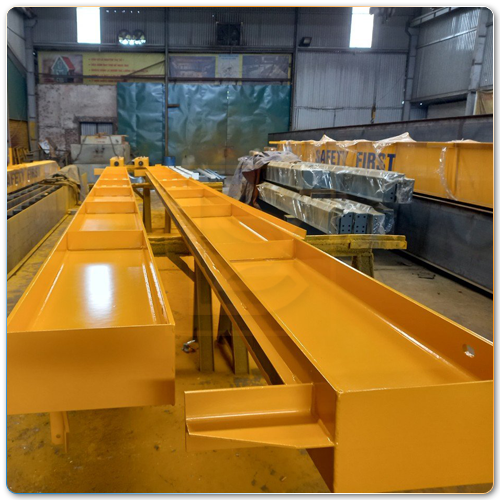

      + Dầm chạy cho palang: hay còn gọi là cần với, được chế tạo từ thép I định hình, I tổ hợp, hoặc dầm hộp tổ hợp hàn. Dầm chạy này được treo palang và chạy trên dọc chiều dài của dầm. Dầm chạy palang quay quanh cột trụ và có thể quay 360 độ hoặc có thể quay nhỏ hơn tùy theo nhu cầu của người sử dụng mà có những phương án thiết kế góc quay khác nhau.

Dầm chạy cho palang - cần trục xoay chân đế

      - Cơ cấu quay của cần: gồm 2 loại: quay cần bằng tay kéo và quay cần bằng động cơ.

      + Quay cần bằng tay quay: cần treo pa lăng được quay bằng sức của người sử dụng thông quay một sợi dây (xích) được treo ở đầu cần.

      + Quay cần bằng động cơ: Cần được quay thông qua hệ thống động cơ giảm tốc và bộ truyền bánh răng ngoài được điều khiển bằng nút bấm theo pa lăng, có thể quay toàn vòng 360 độ hoặc nhỏ hơn tùy theo nhu cầu của người sử dụng mà được thiết kế khác nhau.

      - Thiết bị nâng: thiết bị nâng của cầu trục được sử dụng là palang xích:

      + Palang sẽ là thiết bị nâng chính được treo dưới cần (dầm chính) của cần trục quay chân đế. Có thể dùng loại palang xích nâng hạ, di chuyển bằng kéo tay, hoặc nâng hạ, di chuyển bằng điện.

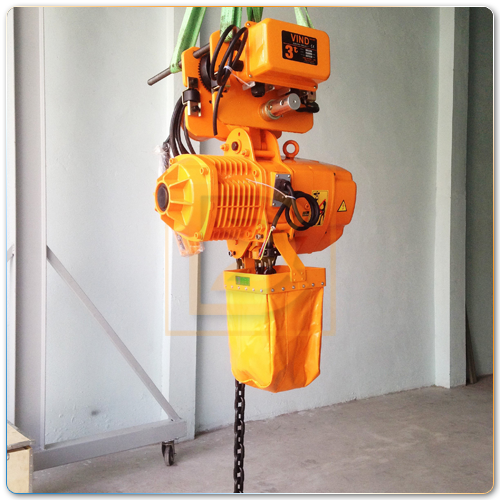

Palang xích Vind Dai Viet - thiết bị nâng cho cần trục xoay chân đế

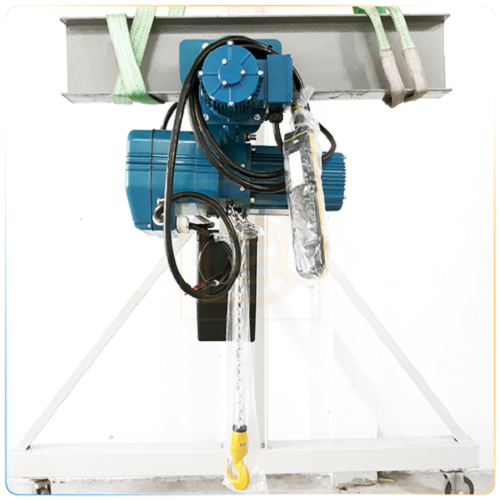

Cần trục xoay chân đế có thể dùng Palang xích Kukdong, Hàn Quốc

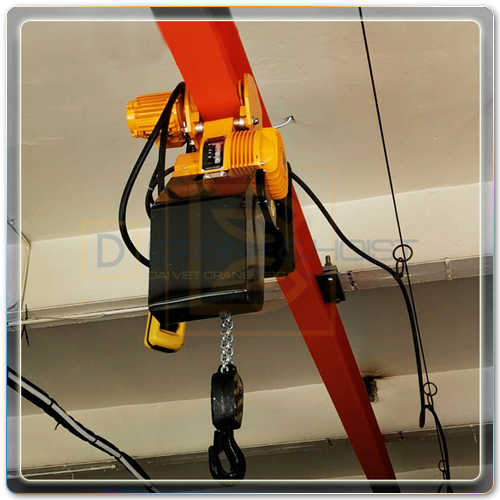

Palang xích điện Balkansko cho cần trục xoay chân đế

      - Hệ thống điện điều khiển và tay bấm điều khiển cầu trục:

      + Để đảm bảo cho cẩu quay làm việc êm, không ồn và bị giật người ta thường sử dụng biến tần cho động cơ di chuyển pa lăng và biến tần cho động cơ quay cần được tích hợp và đấu nối trong hệ thống tủ điện.

      + Người ta sẽ dùng tay bấm để điều khiển palang nâng lên, hạ xuống, sang trái, phải. Tay bấm điều khiển có thể dùng loại tay bấm có dây hoặc tay bấm không dây.

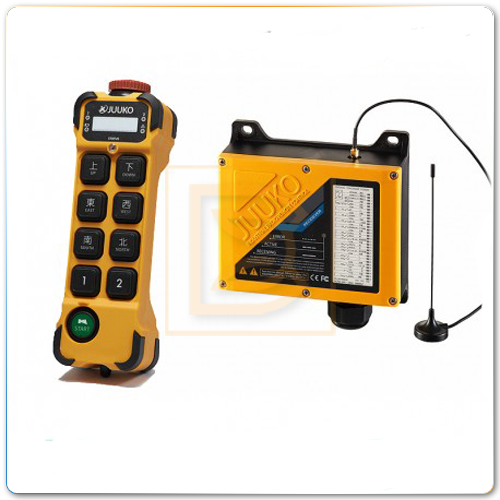

Tay bấm không dây Juuko điều khiển cần trục xoay chân đế

Tay bấm có dây MIT điều khiển cần trục xoay chân đế

Những ưu điểm của cần trục xoay chân đế

     1. Cần trục xoay chân đế có tính đa dạng cao

      - Khác với các loại thiết bị nâng hạ thông thường, cần trục quay chân đế ngoài khả năng di chuyển, nâng hạ hàng hóa nó còn có thể xoay và di chuyển hàng hóa trong vòng bán kính 3 – 10m ở một không gian nhất định. Nhờ đó mà khả năng hoạt động của nó đa dạng hơn nhiều loại cầu trục dầm đôi hay cầu trục dầm đơn, đáp ứng nhu cầu công việc.

      - Người ta có thể sử dụng cần trục quay chân đế ở nhiều môi trường làm việc với tính chất hoạt động khác nhau. Yêu cầu tính cơ động, tính linh hoạt, chứ không cố định một chỗ như các loại cầu trục, cổng trục thông thường khác. Đây là dạng thiết bị nâng hạ di động và linh hoạt.

     2. Lắp đặt cần trục xoay chân đế sẽ tiết kiệm cho không gian trong nhà xưởng

      - Cần trục quay chân đế hoạt động ở trên cao nên việc lắp đặt không làm tốn diện tích nhà xưởng, với chỉ một cột trụ duy nhất. Thế nên, đây là thiết bị lựa chọn đầu tiên cho những không gian nhà xưởng có diện tích hẹp.

     3. Cần trục xoay chân đế được thiết kế và lắp đặt đơn giản, nhanh chóng

      - Mặc dù các chức năng hoạt động khá đặc biệt nhưng cần trục xoay chân đế lại có thiết kế đơn giản. Việc gia công cầu trục cũng trở nên nhanh chóng hơn nhiều. Lắp đặt cầu trục cũng không tốn nhiều thời gian bằng loại cầu trục dầm đôi.

Cần trục xoay chân đế 3 tấn được sử dụng khi nào?

     1. Khi tải trọng cần nâng là 3 tấn.

     2. Tầm với từ 2 -7 M

   3. Chiều cao cần nâng hạ hàng hóa từ 2 – 10 M.

   4. Góc quay cần lớn nhất 360 độ.

Cần trục xoay chân đế 3 tấn – chiều cao nâng 7M

Những vấn đề cần lưu ý khi lắp cần trục xoay chân đế 3 tấn

     1. Khu vực hoạt động của cần trục xoay chân đế phải đảm bảo an toàn:

      - Do cần với của cần trục xoay chân đế 3 tấn có thể xoay đến 360 độ trong vòng bán kính cao nhất đến 10m. Chính vì thế mà không gian hoạt động của cần với phải đảm bảo rằng không có vật cản nào làm ảnh hưởng đến quá trình hoạt động của cần với để tránh gây mất an toàn và gây sự cố trong khi hoạt động.

     2. Nền móng để lắp đặt cần trục xoay chân đế 3 tấn phải chắc chắn:

      - Cần trục quay chân đế 3 tấn có chân đế được gắn cố định với mặt sàn nhà xưởng, chính vì thế mà nơi để gắn chân đế của cầu trục phải là phần móng được tính toán và thiết kế riêng để khớp với chân đế của cầu trục khi lắp đặt.

      - Yêu cầu lớn nhất khi lắp thiết bị này chính là phần móng này cần được làm chắc chắn, đúng yêu cầu của kỹ thuật. Có như vậy thì cầu trục mới được giữ cố định, an toàn và chắc chắn trong quá trình hoạt động.

Cần trục xoay chân đế 3 tấn – lắp tại xưởng sản xuất linh kiện

Sản xuất, thi công, lắp đặt cần trục xoay chân đế 3 tấn tại Dai Viet Crane.

     1. Sản xuất cần trục xoay chân đế 3 tấn gồm các bước:

      - Bước 1: Chuẩn bị phôi. Vật liệu đầu vào thường là thép tấm, thép hình nhập khẩu với đầy đủ chứng chỉ CO/CQ. Với bản vẽ tổng thể, kỹ thuật lập bản vẽ gia công. Chia nhỏ các file cắt trên máy CNC để cắt thành những phôi theo cấu kiện của bản vẽ gia công.

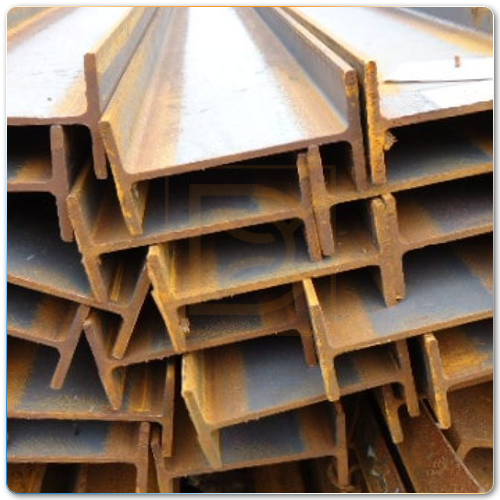

Vật liệu đầu vào của cần trục xoay chân đế 3 tấn

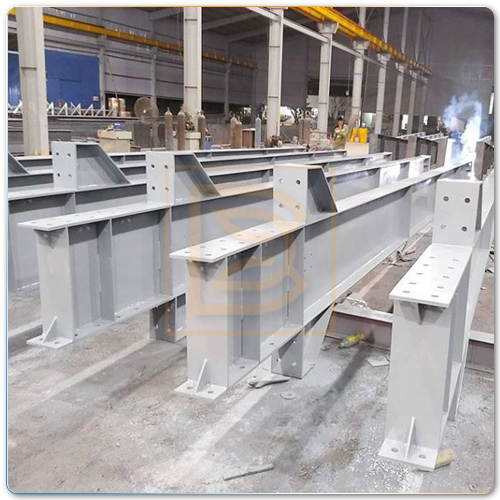

      - Bước 2:  Tổ hợp hàn các phôi đã được chuẩn bị từ bước 1 thành các cấu kiện. Khi hàn bộ phận gia công hàng tuân thủ nghiêm ngặt yêu cầu và kích thước dung sai của bản vẽ gia công.

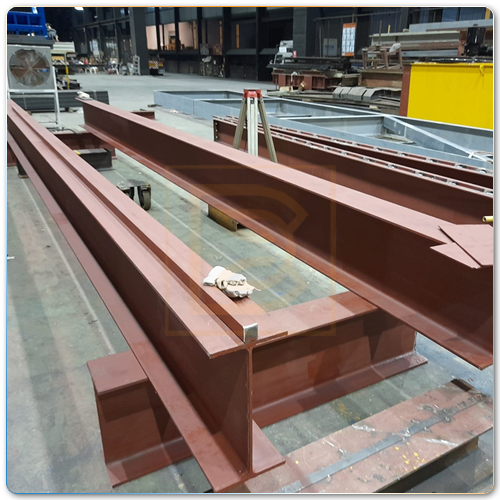

Dầm cần trục xoay chân đế 3 tấn được tổ hợp

      - Bước 3: Làm sạch trước khi sơn. Các cấu kiện được làm sạch bề mặt theo yêu cầu của bản vẽ gia công hoặc khách hàng, đảm bảo bề mặt có độ bám cao.

Làm sạch dầm cần trục xoay chân đế 3 tấn trước khi sơn

      - Bước 4: Sơn hoàn thiện sản phẩm. Tùy theo yêu cầu màu sơn của khách hàng, vị trí đặt cầu trục mà chúng tôi chọn những loại sơn phù hợp với sản phẩm.

Sơn hoàn thiện cần trục xoay chân đế 3 tấn

      - Bước 5, Đấu tủ điện, chạy thử các thiết bị nhập khẩu: Động cơ, palang… đảm bảo thiết bị hoạt động tốt trước khi mang đi thi công lắp đặt cầu trục.

Tủ điện điều khiển cần trục xoay chân đế 3 tấn

     2. Thi công lắp đặt cần trục xoay chân đế 3 tấn gồm các bước:

      - Bước 1: Khảo sát khu vực sẽ lắp cần trục xoay chân đế 3 tấn. Kỹ thuật sẽ trực tiếp khảo sát khu vực lắp cần trục xoay chân đế. Phải đảm bảo rằng khu vực lắp đặt không có gì vướng mắc về không gian lắp đặt và tiếp cận mặt bằng của phương tiện lắp dựng.

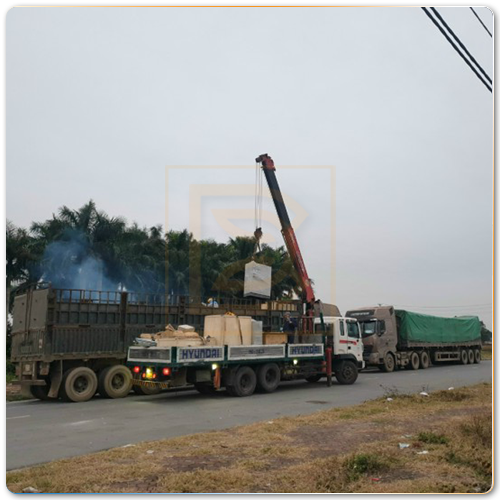

Xe chở các thiết bị cần trục xoay chân đế 3 Tấn đi lắp đặt

     - Bước 2: Thi công phần lắp dựng tại địa điểm lắp đặt, đấu điện hoàn thành chạy thử cần trục xoay chân đế 3 tấn. Nhân lực lắp đặt cầu trục sẽ gồm: Tài xế lái phương tiện lắp đặt (xe cẩu, xe nâng); người vận hành cầu trục, thợ lắp đặt cơ khí; thợ lắp điện; người vận hành cầu trục, cán bộ kỹ thuật chỉ huy.

      - Bước 3: Sơn lại các mối hàn của cầu trục tại công trường, sau khi lắp đặt xong thì vệ sinh sạch sẽ khu vực lắp dựng.

Cần trục xoay chân đế 3 tấn được lắp trong nhà – góc xoay cần 260 độ

      - Bước 4 Thử tải: Đại diện một công ty kiểm định bên thứ ba được đưa đến để thực hiện kiểm định, thử tải và đảm bảo rằng cầu trục sẽ hoạt động an toàn và hiệu quả theo quy định của pháp luật Việt Nam về thiết bị nâng.

      - Theo Quy định hệ thống cầu trục mới của bạn sẽ cần phải có hai bài kiểm tra hoạt động, cộng với một bài kiểm tra tải trọng định mức được thực hiện trước khi sử dụng ban đầu:

      + Kiểm tra hoạt động của cầu trục: góc xoay cần, tốc độ xoay cần, lên và xuống; di chuyển; công tắc giới hạn; thiết bị khóa và an toàn.

      + Tải thử cầu trục ở mức thử tĩnh 125% tải trọng định mức và thử động 110% tải trọng định mức.

Cần trục xoay chân đế 3 tấn – lắp đặt ngoài trời

Công ty Cổ phần Cầu trục Đại Việt cam kết sản xuất cần trục xoay chân đế 3 tấn với tiêu chí sản xuấ:

     1. Đảm bảo cần trục xoay chân đế được sản xuất với chất lượng tốt nhất, giúp an toàn cho người vận hành.

     2. Cần trục xoay chân đế được Dai Viet Crane sản xuất theo tiêu chuẩn với chất lượng an toàn, chi phí lắp đặt & bảo dưỡng với giá thành tốt nhất.

     3. Các thiết bị và phụ kiện được nhập khẩu chính hãng, mới 100% và có đầy đủ chứng từ đi kèm.

     4. Sản phẩm được bảo hành 12 tháng kể từ ngày bàn giao, lắp đặt cho khách hàng.

     5. Khách hàng có thể đến xem trực tiếp xưởng sản xuất của chúng tôi tại số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, Hà Nội.

     6. Dai Viet Crane không chỉ chế tạo cần trục xoay chân đế 3 tấn mà còn chế tạo các loại cầu trục khác có cùng tải trọng như:

      - Cầu trục áp tường 3 tấn

      - Cầu trục áp cột 3 tấn

      - Cầu trục dầm treo 3 tấn
