Bán cổng trục dầm đôi 15 tấn - Chế tạo tại Đông Anh, Hà Nội

CẦU TRỤC ĐẠI VIỆT Thứ Tư, 22 tháng 9, 2021

Bán cổng trục là gì?

     1. Bán cổng trục là thiết bị nâng hạ trọn bộ được hoạt động ngoài trời hoặc trong nhà.

     2. Bán cổng trục là dòng sản phẩm:

      - Có tốc độ trung bình dải tải trọng thay đổi từ 1 tấn – 60 tấn, chiều cao nâng từ 6M đến 30M, tốc độ di chuyển từ 0 đến 20m/phút.

      - Được thiết kế với nhiều kiểu chạy của palang như: chạy trên ray I; chạy trên bản cánh dưới của dầm chính; chạy bên bản cánh trên của dầm chính.

     3. Toàn bộ thiết bị dầm chính, chân cổng được làm từ thép chuyên dụng tạo hình bằng nhiều phương pháp chuyên nghành khác nhau, với mặt cắt dạng hộp, bán cổng trục rất ổn định và cứng vững khi hoạt động.

      - Dầm chính của bán cổng trục có kết cấu dạng dầm tổ hợp hoặc dạng dàn tuỳ thuộc vào kết cấu.

      - Chân cổng có kết cấu dạng hộp hàn, dạng dàn hoặc sử dụng thép định hình.

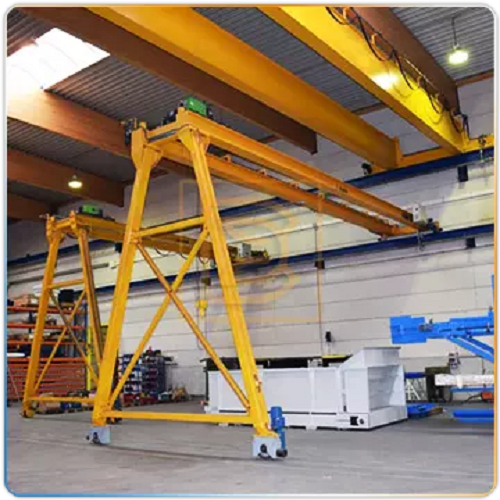

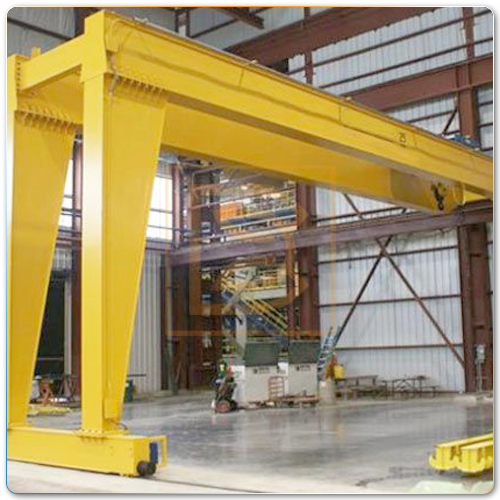

Bán cổng trục dầm đôi 15 tấn – lắp đặt trong nhà xưởng

Cùng tìm hiểu về bán cổng trục dầm đôi

     1. Bán cổng trục dầm đôi là một loại cổng trục:

      - Được thiết kế cải tiến với một bên chân cổng trục gối lên dầm đỡ ray liên kết với tường nhà xưởng nhằm khắc phục hạn chế về mặt không gian di chuyển của cổng trục dầm đôi.

     2. Bán cổng trục dầm đôi hay còn gọi là bán cổng trục hai dầm

     3. Nó thường được lắp đặt tại nhiều khu công nghiệp, đặc biệt là trong các nhà máy sản xuất thép, các nhà xưởng chế tạo hay kho chứa hàng.

     4. Cấu tạo của bán cổng trục dầm đôi có khung đa dạng từ dầm hộp, dầm ống hay thép hình.

     5. Bán Cổng trục dầm đôi có khẩu độ lớn và chiều cao nâng lớn được thiết kế chân vững chắc hoạt động ổn định.

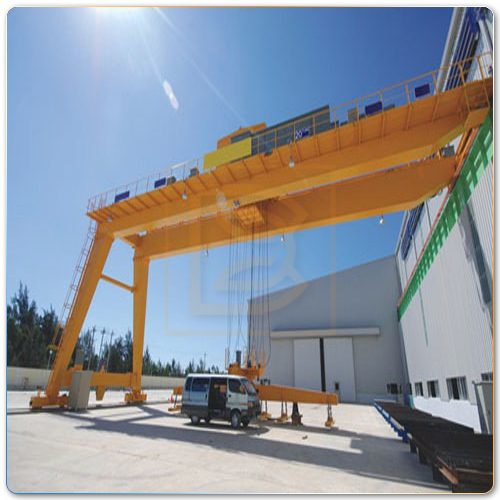

Bán cổng trục dầm đôi 15 tấn - chiều cao nâng 12M – lắp đặt ngoài trời

Bán cổng trục dầm đôi có những ưu điểm mà các loại cổng trục, cầu trục không có là:

1. Dễ thiết kế và lắp đặt.

2. Bán cổng trục dầm đôi di chuyển nhờ vào 1 hệ ray đặt trên cao và 1 hệ ray đặt dưới nền của nhà máy.

3. Cấu tạo đặc biệt của bán cổng trục dầm đôi giúp tận dụng được hệ cột của nhà xưởng đã có sẵn.

     4. Tiết kiệm tối đa chi phí đầu tư ban đầu.

     5. Hệ ray bên dưới được đặt chìm bằng nền nhà, nó không ảnh hưởng tới các hoạt động khác trên mặt đất.

     6. Tận dụng được tối đa chiều cao của nhà xưởng. Khoanh vùng được khu vực làm việc cần thiết.

     7. Dễ dàng di chuyển sang vị trí khác khi có nhu cầu.

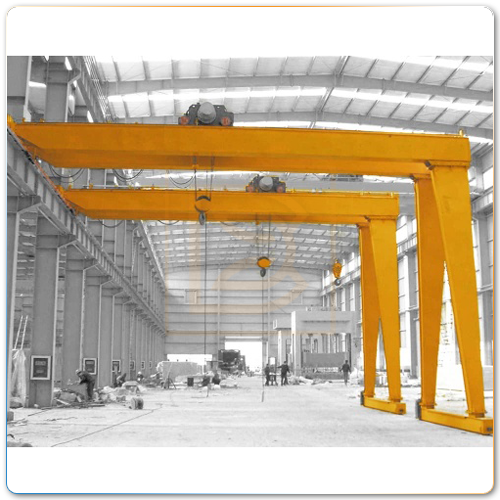

Bán cổng trục dầm đôi 15 tấn – khẩu độ dầm 9M lắp tại nhà máy thép

Thông số cơ bản của bán cổng trục dầm đôi

     1. Tải trọng cơ bản của bán cổng trục dầm đôi là từ: 1 Tấn – 50 Tấn.

     2. Khẩu độ dầm từ: 2 mét – 30 mét.

     3. Chiều cao nâng hạ từ: 2 mét – 30 mét.

     4. Chiều dài đường chạy: có thể từ: 10 mét – 150 mét (hoặc không giới hạn).

     5. Chế độ làm việc: ISO M5.

     6. Nguồn điện làm việc: 3 pha – 380V – 50Hz.

     7. Đơn vị chế tạo bán cổng trục dầm đôi: Dai Viet Crane.

Bán cổng trục dầm đôi lắp tại nhà máy thủy điện

Nguyên tắc hoạt động của bán cổng trục dầm đôi

     1. Bán cổng trục dầm đôi giống như một chiếc cổng với 1 chân được chống xuống mặt đất. 1 đầu dầm trục bên kia gác lên một vị trí khác của nhà xưởng với chiều cao tương ứng.

     2. Thiết bị này được thiết kế cải tiến giúp nó luôn có 1 chân chạy dưới đất , đầu còn lại chạy trên ray lắp trên cột nhà xưởng. Nó thực hiện chức năng nâng hạ cũng giống như các loại cổng trục thông thường.

     3. Thiết bị hoạt động được nhờ dòng điện 3 pha. Công suất của thiết bị tùy theo từng loại với khả năng nâng – hạ tải trọng: 1 tấn, 5 tấn đến 500 tấn thậm chí là 1.000 tấn. Khẩu độ di chuyển từ 5 – 30 mét.

 Chức năng của bán cổng trục dầm đôi:

     1. Tực hiện việc nâng – hạ, di chuyển hàng hóa có trọng lượng lớn, kích thước cồng kềnh. Trọng tải nâng hạ của bán cổng trục dầm đôi từ 1 tấn – 1000 tấn.

     2. Chúng là thiết bị không thể thiếu tại các nhà máy sản xuất thép, trong các nhà xưởng, kho chứa hàng, các bến bãi, nơi tập kết vật liệu, các công trường xây dựng.

Bán cổng trục dầm đôi 15 tấn – chiều cao nâng 18M

Cấu tạo 1 bộ bán cổng trục dầm đôi 15 tấn

     1. Bán cổng trục dầm đôi 15 tấn bao gồm 4 phần:

      - Kết cấu khung dầm chính: hay còn gọi là dầm chạy palang, là phần kết cấu thép đỡ toàn bộ lực khi nâng; phải đảm bảo kết cấu vững chắc, an toàn và đủ khả năng chịu lực cũng như tải trọng trong quá trình hoạt động. Dầm chạy palang được chế tạo từ thép I định hình, I tổ hợp hàn. Palang được treo dưới dầm và chạy trên dọc chiều dài của dầm.

Dầm chính bán cổng trục dầm đôi 15 tấn

      - Đường ray di chuyển của bán cổng trục: 1 phần phía dưới chạy dưới mặt đất, phần phía trên chạy trên ray của nhà xưởng

      - Thiết bị nâng: Thiết bị nâng ở đây được dùng là palang. Palang được sử dụng trong bán cổng trục thường là xe con tổ hợp hoặc palang cáp điện.

Thiết bị nâng của bán cổng trục dầm đôi 15 tấn - xe con tổ hợp

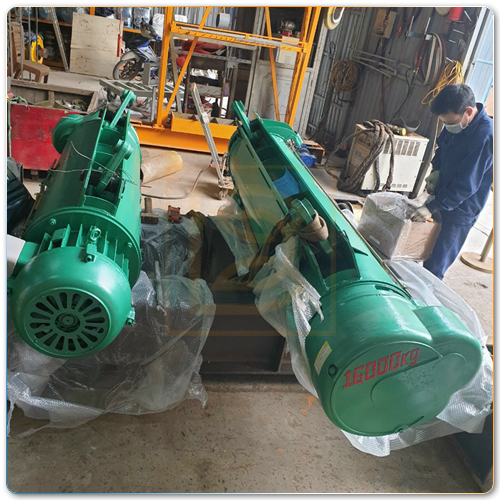

Thiết bị nâng của bán cổng trục dầm đôi - Palang cáp điện Henan TX Crane

      - Hệ thống điện điều khiển và tay bấm điều khiển

      + Hệ cấp điện cho bán cổng trục gồm có: dây cáp điện loại cáp dẹt, máng C, kẹp treo máng C, nối máng C, kẹp treo cáp, dẫn đầu cáp, cố định đầu cáp.

      + Tay bấm điều khiển ở đây chúng tôi dùng loại tay bấm có dây. Nếu khách hàng muốn tiện lợi cho việc sử dụng thì dùng loại tay bấm điều khiển từ xa loại không dây. Giá của loại tay bấm không dây sẽ đắt hơn giá của loại tay bấm có dây.

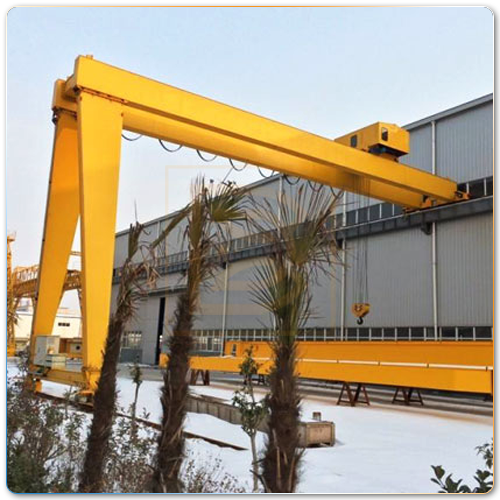

Bán cổng trục dầm đôi 15 tấn – lắp đặt ngoài trời

Khi vận hành bán cổng trục dầm đôi 15 tấn cần lưu ý những yếu tố sau:

     1. Kiểm tra các thiết bị của bán cổng trục dầm đôi 15 tấn trước khi vận hành

      - Kiểm tra nguồn điện xem có ổn định không. Nếu nguồn điện không ổn định sẽ ảnh hưởng đến các thiết bị điện trong bán cổng trục như: động cơ nâng hạ, linh kiện trong tủ điện và động cơ di chuyển.

      - Kiểm tra lại các mối hàn xem chắc chắn chưa, nếu có các vết rạn nứt hay bị ăn mòn phải ngừng hoạt động ngay.

      - Kiểm tra các chỗ bắt bulong đã chắc chắn chưa, nếu có dấu hiệu lỏng thì cần siết chặt lại ngay.

      - Kiểm tra cáp tải, móc nâng xem có dấu hiệu bất thường nào hay không. Cho vận hành thiết bị nâng bằng cách nhấn nút lên, xuống, di chuyển ở chế độ không tải xem có hoạt động tốt hay không. Nếu thiết bị nâng hoạt động không tốt cần dừng hoạt động và sửa chữa ngay.

Bán cổng trục dầm đôi 15 tấn

     2. Kiểm tra tải trọng nâng của thiết bị lắp trên bán cổng trục dầm đôi 15 tấn có vượt quá 5 tấn hay không

      - Bán cổng trục dầm đôi thường sẽ được lắp 1 bộ báo quá tải, nếu tải trọng nâng vượt quá quy định cho phép thì thiết bị cấp nguồn cho bán cổng trục dầm đôi sẽ tự ngắt nguồn cấp điện khiến cho bán cổng trục dầm đôi không hoạt động được nữa.

     3. Khi bán cổng trục dầm đôi đang vận hành thì người sửa chữa hay người bảo dưỡng không được phép làm việc.

     4. Bán cổng trục dầm đôi 15 tấn chỉ cho phép nâng vật theo phương thẳng đứng. Nếu nâng vật xiên góc hay chéo góc sẽ gây hỏng hóc thiết bị hoặc có thể nguy hiểm cho người vận hành đứng ở dưới.

     5. Sau khi vận hành bán cổng trục dầm đôi 15 tấn xong thì phải tắt hết các nguồn điện và để các thiết bị điều khiển vào nơi an toàn, khô ráo, tránh để vướng vào các thiết bị khác.

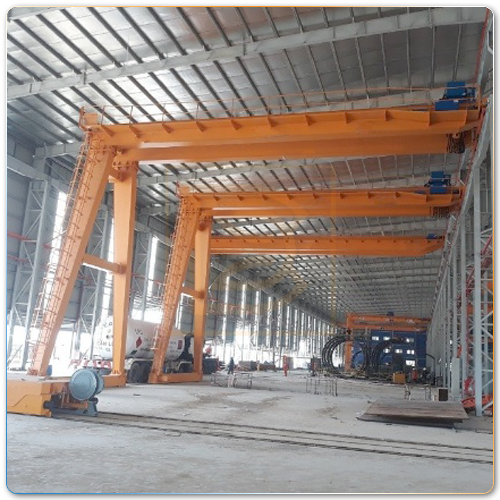

Bán cổng trục dầm đôi 15 tấn – lắp tại nhà máy sản xuất linh kiện ô tô

Các bước sản xuất, thi công, lắp đặt Bán cổng trục dầm đôi 15 tấn của Dai Viet Crane.

       1. Các bước sản xuất Bán cổng trục dầm đôi 15 tấn bao gồm:

      - Bước 1: Chuẩn bị phôi. Vật liệu đầu vào thường là thép tấm, thép hình nhập khẩu với đầy đủ chứng chỉ CO/CQ. Với bản vẽ tổng thể, kỹ thuật lập bản vẽ gia công. Chia nhỏ các file cắt trên máy CNC để cắt thành những phôi theo cấu kiện của bản vẽ gia công.

Vật liệu chế tạo dầm bán cổng trục dầm đôi

      - Bước 2: Tổ hợp hàn các phôi đã được chuẩn bị từ bước 1 thành các cấu kiện. Khi hàn bộ phận gia công hàng tuân thủ nghiêm ngặt yêu cầu và kích thước dung sai của bản vẽ gia công.

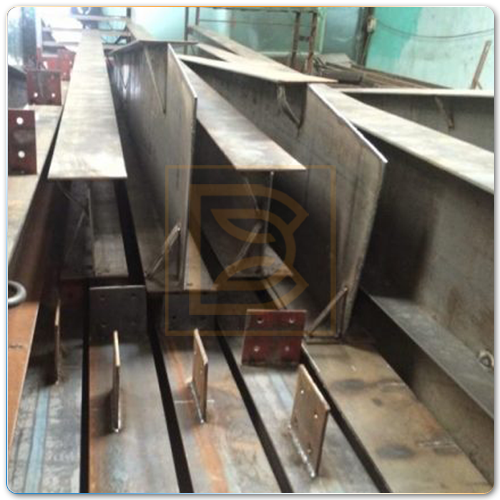

Dầm bán cổng trục dầm đôi được tổ hợp

      - Bước 3: Làm sạch trước khi sơn. Các cấu kiện được làm sạch bề mặt theo yêu cầu của bản vẽ gia công hoặc khách hàng, đảm bảo bề mặt có độ bám cao.

Làm sạch dầm chính của bán cổng trục dầm đôi trước khi sơn

      - Bước 4: Sơn hoàn thiện sản phẩm. Tùy theo yêu cầu màu sơn của khách hàng, vị trí đặt cầu trục mà chúng tôi chọn những loại sơn phù hợp với sản phẩm.

      - Bước 5: Đấu tủ điện, chạy thử các thiết bị nhập khẩu: động cơ, palang… đảm bảo thiết bị hoạt động tốt trước khi mang đi thi công lắp đặt bán cổng trục dầm đôi.

Dầm chính của bán cổng trục dầm đôi 15 tấn sau khi được phun sơn màu vàng

     2. Thi công lắp đặt bán cổng trục dầm đôi 15 tấn gồm các bước sau:

      - Bước 1: Khảo sát khu vực sẽ lắp bán cổng trục dầm đôi 15 tấn. Kỹ thuật sẽ trực tiếp khảo sát khu vực lắp cầu trục. Đảm bảo không vướng mắc về không gian lắp đặt và tiếp cận mặt bằng của phương tiện lắp dựng.

      - Bước 2: Thi công phần lắp dựng tại địa điểm lắp, đấu điện hoàn thành chạy thử bán cổng trục dầm đôi 15 tấn. Nhân lực lắp đặt bán cổng trục sẽ gồm: Tài xế lái phương tiện lắp đặt (xe cẩu, xe nâng); thợ lắp đặt cơ khí; người vận hành bán cổng trục, thợ lắp điện; cán bộ kỹ thuật chỉ huy.

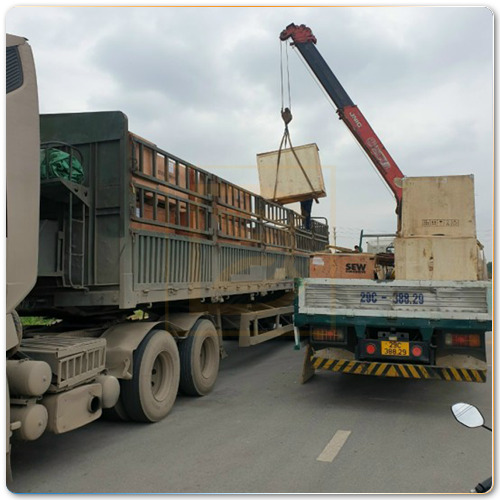

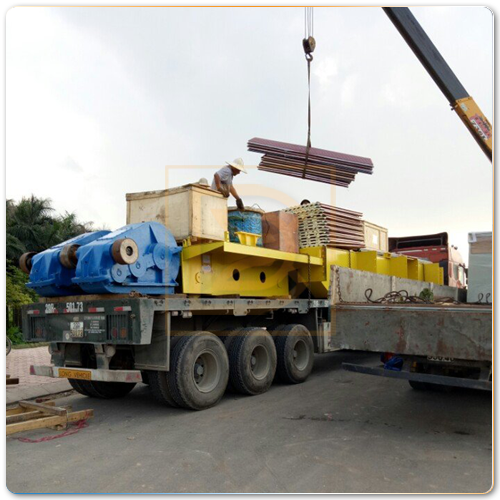

 Hình ảnh xe chở dầm và các thiết bị của bán cổng trục dầm đôi 15 tấn đi lắp đặt

      - Bước 3: Sơn lại các mối hàn của bán cổng trục tại công trường, vệ sinh sạch sẽ khu vực lắp dựng.

      - Bước 4: Thử tải: Đại diện một công ty kiểm định bên thứ ba được đưa đến để thực hiện kiểm định, thử tải và đảm bảo rằng cầu trục sẽ hoạt động an toàn và hiệu quả theo quy định của pháp luật Việt Nam về thiết bị nâng.

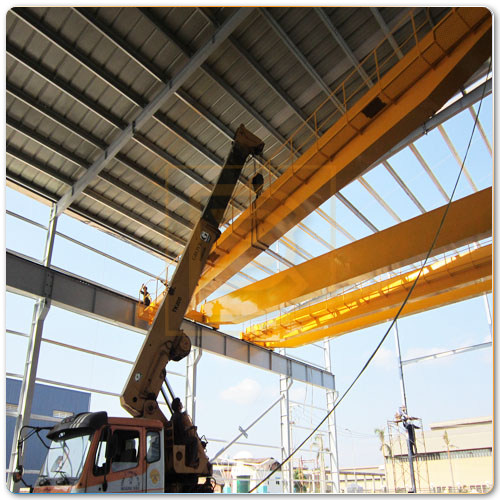

Hình ảnh lắp đặt bán cổng trục dầm đôi 15 tấn

      - Theo Quy định hệ thống bán cổng trục dầm đôi 15 tấn mới của bạn sẽ cần phải có hai bài kiểm tra hoạt động, cộng với một bài kiểm tra tải trọng định mức được thực hiện trước khi sử dụng ban đầu:

      + Kiểm tra hoạt động của cầu trục: lên và xuống; di chuyển; công tắc giới hạn; thiết bị khóa và an toàn.

      + Tải thử cầu trục ở mức thử tĩnh 125% tải trọng định mức và thử động 110% tải trọng định mức.

Bán cổng trục dầm đôi 15 tấn

Ưu điểm của sản phẩm bán cổng trục dầm đôi 15 tấn do Dai Viet Crane cung cấp

     1. Sản phẩm bán cổng trục dầm đôi 15 tấn được chế tạo và lắp đặt hoàn thiện cực kỳ nhanh chóng (tối đa không quá 40 ngày).

     2. Các loại thiết bị chính được nhập khẩu chính hãng, mới 100% và có nguồn gốc, xuất xứ rõ ràng. (Có giấy tờ CO, CQ đầy đủ).

     3. Chế độ bảo hành: Bảo hành 12 tháng tính từ ngày nghiệm thu, kiểm định thử tải hoàn tất.

     4. Dai Viet Crane chuyên: Thiết kế - Chế tạo - Lắp đặt trọn bộ tất cả các loại bán cổng trục dầm đôi tải trọng 1 tấn đến 100 tấn. Khẩu độ bán cổng trục (khoảng cách tim ray di chuyển) lên đến 50m. Quý khách hàng có nhu cầu hãy liên hệ ngay cho chúng tôi theo:

      - Hotline: 024 6658 2434

      - Email: daivietcrane@gmail.com.

      - Địa chỉ sản xuất: số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, Hà Nội.
