Bán cổng trục dầm đôi 10 Tấn

Thương hiệu: Cầu trục Đại Việt Mã sản phẩm: BCTHD-10(LK5-H6-TN)
Còn hàng
435.670.000₫ Giá niêm yết: Tiết kiệm:
Chọn khẩu độ dầm
Chọn chiều cao nâng
Chọn sơn bề mặt
Gọi 0917 320 986 để tư vấn mua hàng

Tình trạng
Thiết bị mới 100%, nhập khẩu chính hãng.

Hệ bán cổng trục dầm đôi bao gồm
Kết cấu khung dầm, đường chạy, thiết bị nâng, hệ thống điện điều khiển theo khẩu độ dầm.

Đơn vị chế tạo & lắp đặt
Công Ty Cổ Phần Cầu Trục Đại Việt.

Bảo hành
Bảo hành 12 tháng tính từ ngày nghiệm thu, kiểm định thử tải hoàn tất.

Giá trên Website: có thể thay đổi tùy từng thời điểm.

QUYỀN LỢI ƯU ĐÃI

+ Hướng dẫn vận hành cầu trục: do Dai Viet Crane phát hành(file .pdf).

+ Đào tạo vận hành cầu trục: miễn phí 1 khóa cho bên Mua.

+ Bảo dưỡng cầu trục: miễn phí 1 năm(định kỳ kiểm tra 3 tháng/một lần).

Giới thiệu sản phẩm Bán cổng trục dầm đôi 10 Tấn

Bán cổng trục là gì?

     1. Về hình dáng bán cổng trục giống như một chiếc cổng bao gồm: một dầm chính, một chân cổng, một dầm biên chạy trên cao, sử dụng Palang cáp điện hoặc Palang xích điện.

     2. Bán cổng trục là dòng sản phẩm được sử dụng trong nhà cũng như ngoài trời:

      - Có tốc độ trung bình dải tải trọng thay đổi từ 1 tấn – 60 tấn, chiều cao nâng từ 6M đến 30M, tốc độ di chuyển từ 0 đến 20m/phút.

      - Được thiết kế với nhiều kiểu chạy của palang như: chạy trên ray I; chạy trên bản cánh dưới của dầm chính; chạy bên bản cánh trên của dầm chính.

      3. Bán cổng trục chia ra làm 2 loại: bán cổng trục dầm đơn bán cổng trục dầm đôi.

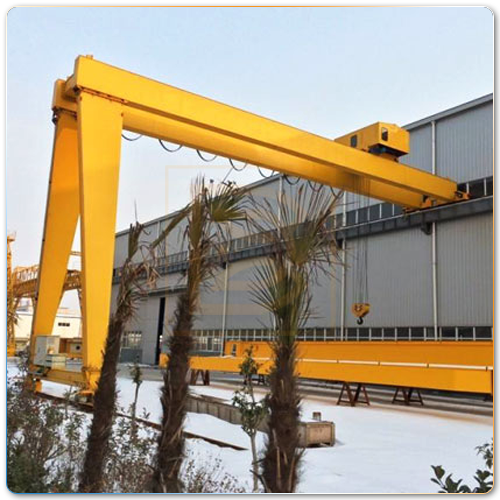

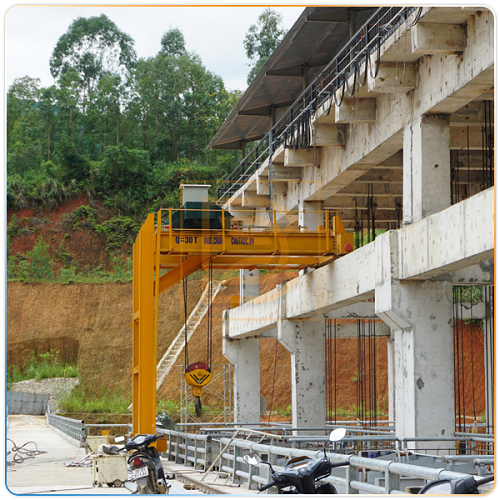

Bán cổng trục dầm đôi 10 tấn – lắp đặt ngoài trời

Tìm hiểu về bán cổng trục dầm đôi

     1. Bán cổng trục dầm đôi hay còn gọi là bán cổng trục hai dầm:

      - Là sản phẩm cải tiến dựa trên mẫu cổng trục tiêu chuẩn, nó được thiết kế trên yêu cầu sản xuất thực tế và hiện trạng mặt bằng nhà xưởng.

      - Nó thường được lắp đặt tại nhiều khu công nghiệp, đặc biệt là trong các nhà máy sản xuất thép, các nhà xưởng chế tạo hay kho chứa hàng.

     2. Cấu tạo của bán cổng trục dầm đôi có khung đa dạng từ dầm hộp, dầm ống hay thép hình.

     3. Bán Cổng trục dầm đôi có khẩu độ lớn và chiều cao nâng lớn được thiết kế chân vững chắc hoạt động ổn định.

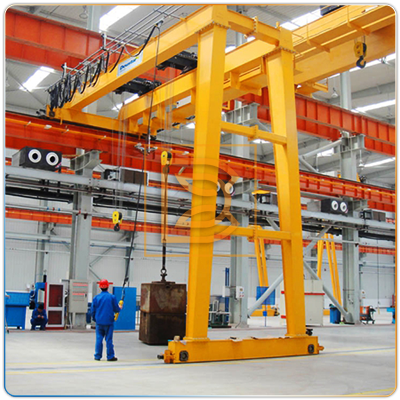

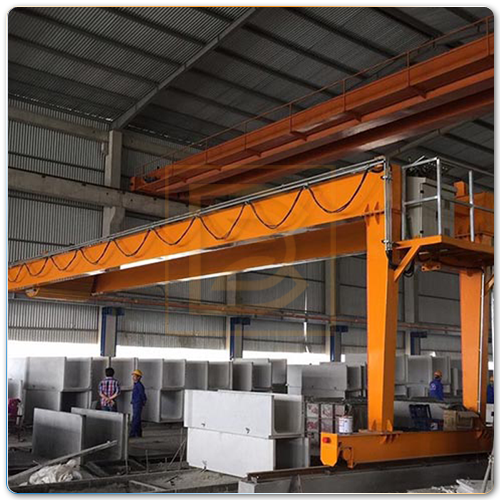

Bán cổng trục dầm đôi 10 tấn - chiều cao nâng 12M – lắp đặt trong nhà

Bán cổng trục dầm đôi có những ưu điểm nào?

1. Cấu tạo đặc biệt của bán cổng trục dầm đôi giúp tận dụng được hệ cột nhà xưởng đã có sẵn.

     2. Khoanh vùng được khu vực làm việc cần thiết.

     3. Tiết kiệm tối đa chi phí đầu tư ban đầu.

     4. Hệ ray bên dưới được đặt chìm bằng nền nhà, nó không ảnh hưởng tới các hoạt động khác trên mặt đất.

     5. Tận dụng được tối đa chiều cao của nhà xưởng.

     6. Dễ thiết kế và lắp đặt.

     7. Dễ dàng di chuyển sang vị trí khác khi có nhu cầu.

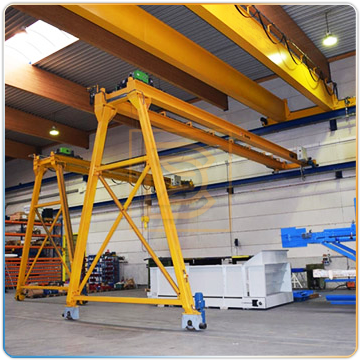

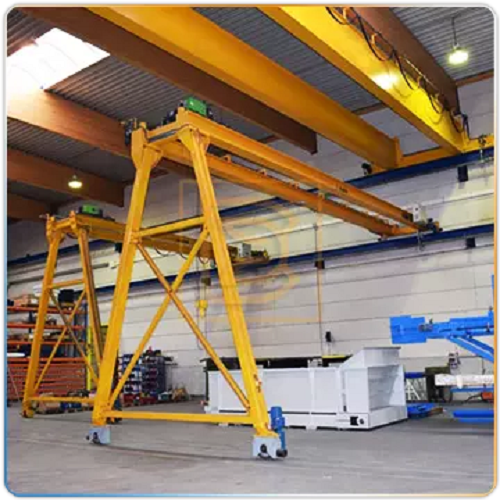

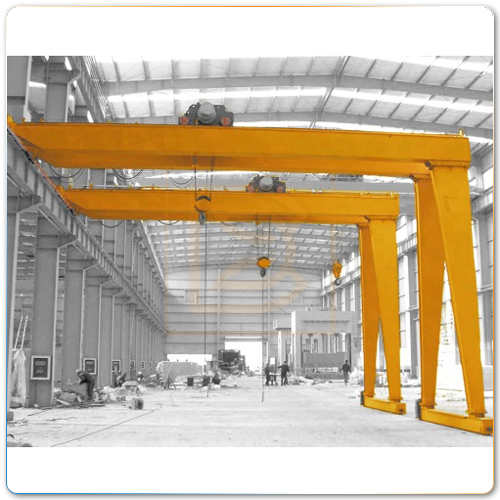

Bán cổng trục dầm đôi 10 tấn – khẩu độ dầm 8M lắp tại nhà máy cơ khí

Thông số cơ bản của bán cổng trục dầm đôi

     1. Tải trọng cơ bản của bán cổng trục dầm đôi là từ: 1 Tấn – 50 Tấn.

     2. Khẩu độ dầm từ: 2 mét – 30 mét.

     3. Chiều cao nâng hạ từ: 2 mét – 30 mét.

     4. Chiều dài đường chạy: có thể từ: 10 mét – 150 mét (hoặc không giới hạn).

     5. Chế độ làm việc: ISO M5.

     6. Nguồn điện làm việc: 3 pha – 380V – 50Hz.

     7. Đơn vị chế tạo bán cổng trục dầm đôi: Dai Viet Crane.

Bán cổng trục dầm đôi 10 Tấn

Thời gian chế tạo bán cổng trục dầm đôi

     1. Thời gian chế tạo, lắp đặt và kiểm định bàn giao bán cổng trục dầm đôi sẽ giao động từ 20 – 25 ngày.

     2. Tuy nhiên còn tùy vào hệ thống đơn vị sản xuât có hiện đại, đầy đủ các thiết bị máy móc không, hoặc thời gian chế tạo có thể lâu hơn phụ thuộc vào các yếu tố khách quan ảnh hưởng đến tiến độ công việc như: dịch bệnh, mưa bão, lũ lụt…tại đơn vị chế tạo cũng như đơn vị cần lắp đặt. Và tiến độ chế tạo cũng sẽ được điều chỉnh theo yêu cầu của đơn vị đầu tư.

Bán cổng trục dầm đôi 10 Tấn - khẩu độ dầm chính 3.5M

Nguyên tắc hoạt động và chức năng hoạt động của bán cổng trục dầm đôi

     1. Nguyên tắc hoạt động của bán cổng trục dầm đôi:

      - Bán cổng trục dầm đôi giống như một chiếc cổng với 1 chân được chống xuống mặt đất. 1 đầu dầm trục bên kia gác lên một vị trí khác của nhà xưởng với chiều cao tương ứng. Thiết bị này được thiết kế cải tiến giúp nó luôn có 1 chân chạy dưới đất , đầu còn lại chạy trên ray lắp trên cột nhà xưởng. Nó thực hiện chức năng nâng hạ cũng giống như các loại cổng trục thông thường.

      - Thiết bị hoạt động được nhờ dòng điện 3 pha. Công suất của thiết bị tùy theo từng loại với khả năng nâng – hạ tải trọng: 1 tấn, 5 tấn đến 500 tấn thậm chí là 1.000 tấn. Khẩu độ di chuyển từ 5 – 30 mét.

Bán cổng trục dầm đôi

     2. Chức năng của bán cổng trục dầm đôi:

      - Bán cổng trục dầm đôi có chức năng thực hiện việc nâng – hạ, di chuyển hàng hóa có trọng lượng lớn, kích thước cồng kềnh. Trọng tải nâng hạ của bán cổng trục dầm đôi từ 1 tấn – 1000 tấn.

      - Chúng là thiết bị không thể thiếu tại các nhà máy sản xuất thép, trong các nhà xưởng, kho chứa hàng, các bến bãi, nơi tập kết vật liệu, các công trường xây dựng.

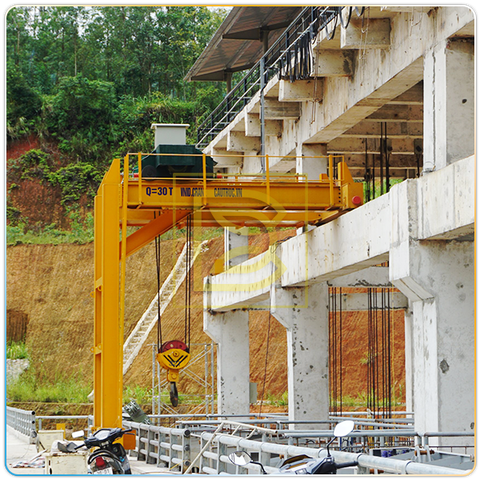

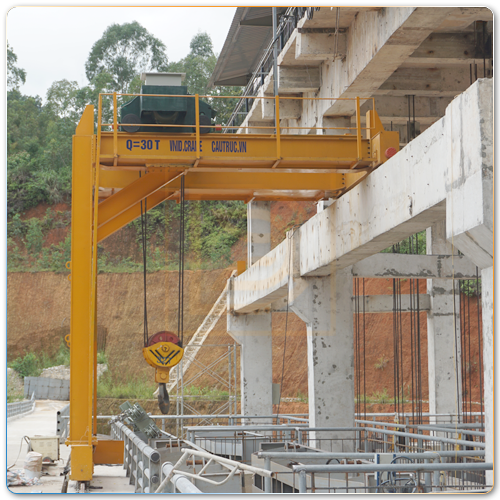

Bán cổng trục dầm đôi 10 tấn – lắp tại nhà máy thủy điện

Cấu tạo 1 bộ bán cổng trục dầm đôi 10 tấn

     1. Bán cổng trục dầm đôi 10 tấn bao gồm 4 phần:

      - Kết cấu khung dầm chính: hay còn gọi là dầm chạy palang, là phần kết cấu thép đỡ toàn bộ lực khi nâng; phải đảm bảo kết cấu vững chắc, an toàn và đủ khả năng chịu lực cũng như tải trọng trong quá trình hoạt động. Dầm chạy palang được chế tạo từ thép I định hình, I tổ hợp hàn. Palang được treo dưới dầm và chạy trên dọc chiều dài của dầm.

      - Đường ray di chuyển của bán cổng trục: 1 phần phía dưới chạy dưới mặt đất, phần phía trên chạy trên ray của nhà xưởng.

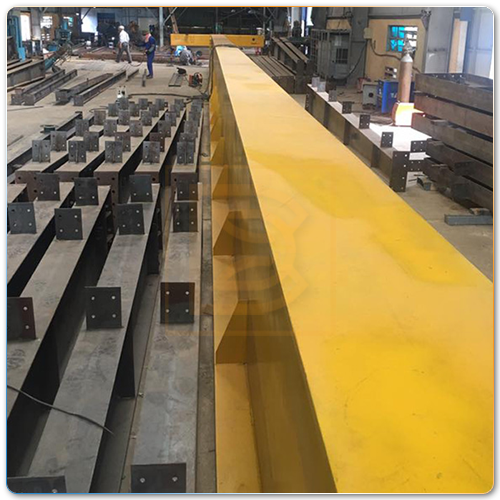

Khung dầm chính của bán cổng trục dầm đôi 10 tấn

      - Thiết bị nâng: Thiết bị nâng ở đây được dùng là palang. Palang được sử dụng trong bán cổng trục thường là xe con tổ hợp hoặc palang cáp điện.

      - Hệ thống điện điều khiển và tay bấm điều khiển

      + Hệ cấp điện cho bán cổng trục gồm có: dây cáp điện loại cáp dẹt, máng C, kẹp treo máng C, nối máng C, kẹp treo cáp, dẫn đầu cáp, cố định đầu cáp.

      + Tay bấm điều khiển ở đây chúng tôi dùng loại tay bấm có dây. Nếu khách hàng muốn tiện lợi cho việc sử dụng thì dùng loại tay bấm điều khiển từ xa loại không dây. Giá của loại tay bấm không dây sẽ đắt hơn giá của loại tay bấm có dây.

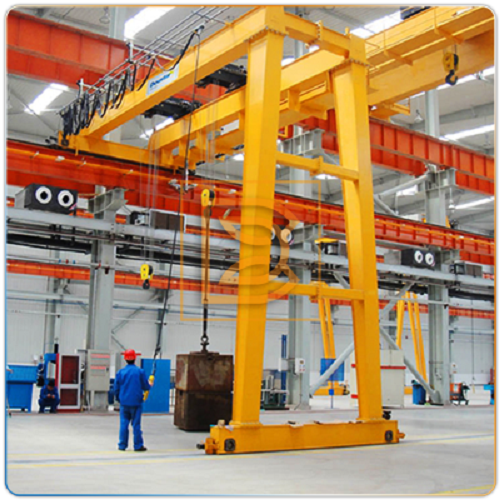

Bán cổng trục dầm đôi 10 tấn – chiều cao nâng 18M

Khi vận hành bán cổng trục dầm đôi 10 tấn cần lưu ý những yếu tố sau:

     1. Kiểm tra các thiết bị của bán cổng trục dầm đôi 10 tấn trước khi vận hành

      - Kiểm tra nguồn điện xem có ổn định không. Nếu nguồn điện không ổn định sẽ ảnh hưởng đến các thiết bị điện trong bán cổng trục như: động cơ nâng hạ, linh kiện trong tủ điện và động cơ di chuyển.

      - Kiểm tra lại các mối hàn xem chắc chắn chưa, nếu có các vết rạn nứt hay bị ăn mòn phải ngừng hoạt động ngay.

      - Kiểm tra các chỗ bắt bulong đã chắc chắn chưa, nếu có dấu hiệu lỏng thì cần siết chặt lại ngay.

Bán cổng trục dầm đôi

      - Kiểm tra cáp tải, móc nâng xem có dấu hiệu bất thường nào hay không. Cho vận hành thiết bị nâng bằng cách nhấn nút lên, xuống, di chuyển ở chế độ không tải xem có hoạt động tốt hay không. Nếu thiết bị nâng hoạt động không tốt cần dừng hoạt động và sửa chữa ngay.

     2. Kiểm tra tải trọng nâng của thiết bị lắp trên bán cổng trục dầm đôi 10 tấn có vượt quá 10 tấn hay không

      - Bán cổng trục dầm đôi thường sẽ được lắp 1 bộ báo quá tải, nếu tải trọng nâng vượt quá quy định cho phép thì thiết bị cấp nguồn cho bán cổng trục dầm đôi sẽ tự ngắt nguồn cấp điện khiến cho bán cổng trục dầm đôi không hoạt động được nữa.

     3. Khi bán cổng trục dầm đôi đang vận hành thì người sửa chữa hay người bảo dưỡng không được phép làm việc.

Bán cổng trục dầm đôi 10 tấn – lắp đặt ngoài trời

Các bước sản xuất, thi công, lắp đặt Bán cổng trục dầm đôi 10 tấn của Dai Viet Crane.

       1. Các bước sản xuất Bán cổng trục dầm đôi 10 tấn bao gồm:

      - Bước 1: Chuẩn bị phôi. Vật liệu đầu vào thường là thép tấm, thép hình nhập khẩu với đầy đủ chứng chỉ CO/CQ. Với bản vẽ tổng thể, kỹ thuật lập bản vẽ gia công. Chia nhỏ các file cắt trên máy CNC để cắt thành những phôi theo cấu kiện của bản vẽ gia công.

      - Bước 2: Tổ hợp hàn các phôi đã được chuẩn bị từ bước 1 thành các cấu kiện. Khi hàn bộ phận gia công hàng tuân thủ nghiêm ngặt yêu cầu và kích thước dung sai của bản vẽ gia công.

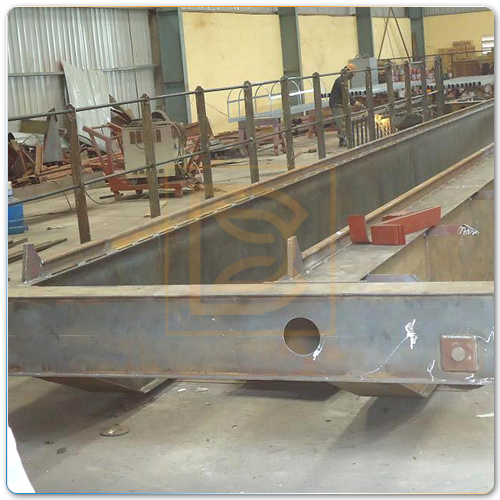

Tổ hợp dầm chính bán cổng trục dầm đôi 10 Tấn

      - Bước 3: Làm sạch trước khi sơn. Các cấu kiện được làm sạch bề mặt theo yêu cầu của bản vẽ gia công hoặc khách hàng, đảm bảo bề mặt có độ bám cao.

      - Bước 4: Sơn hoàn thiện sản phẩm. Tùy theo yêu cầu màu sơn của khách hàng, vị trí đặt cầu trục mà chúng tôi chọn những loại sơn phù hợp với sản phẩm.

      - Bước 5: Đấu tủ điện, chạy thử các thiết bị nhập khẩu: động cơ, palang… đảm bảo thiết bị hoạt động tốt trước khi mang đi thi công lắp đặt bán cổng trục dầm đôi.

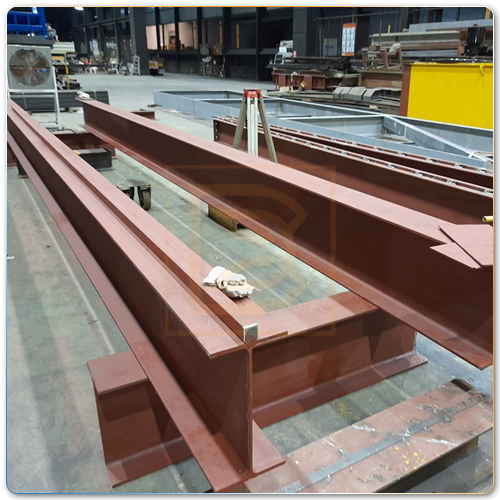

Dầm chính của bán cổng trục dầm đôi 10 tấn sau khi được phun sơn

     2. Thi công lắp đặt bán cổng trục dầm đôi 10 tấn gồm các bước sau:

      - Bước 1: Khảo sát khu vực sẽ lắp bán cổng trục dầm đôi 10 tấn. Kỹ thuật sẽ trực tiếp khảo sát khu vực lắp cầu trục. Đảm bảo không vướng mắc về không gian lắp đặt và tiếp cận mặt bằng của phương tiện lắp dựng.

      - Bước 2: Thi công phần lắp dựng tại địa điểm lắp, đấu điện hoàn thành chạy thử bán cổng trục dầm đôi 10 tấn. Nhân lực lắp đặt bán cổng trục sẽ gồm: Tài xế lái phương tiện lắp đặt (xe cẩu, xe nâng); thợ lắp đặt cơ khí; người vận hành bán cổng trục, thợ lắp điện; cán bộ kỹ thuật chỉ huy.

      - Bước 3: Sơn lại các mối hàn của bán cổng trục tại công trường, vệ sinh sạch sẽ khu vực lắp dựng.

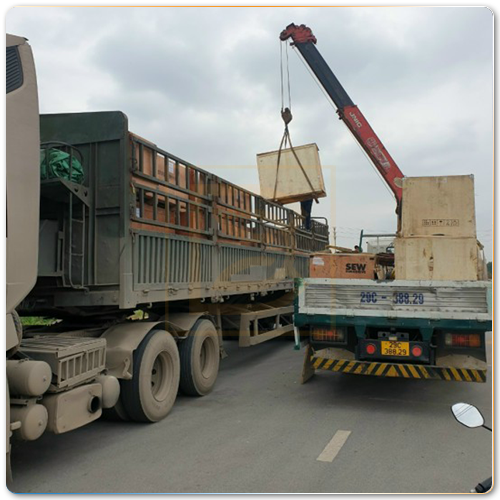

Thiết bị, phụ kiện bán cổng trục dầm đôi được chở đi lắp đặt cho khách

      - Bước 4: Thử tải: Đại diện một công ty kiểm định bên thứ ba được đưa đến để thực hiện kiểm định, thử tải và đảm bảo rằng cầu trục sẽ hoạt động an toàn và hiệu quả theo quy định của pháp luật Việt Nam về thiết bị nâng.

      - Theo Quy định hệ thống bán cổng trục dầm đôi 10 tấn mới của bạn sẽ cần phải có hai bài kiểm tra hoạt động, cộng với một bài kiểm tra tải trọng định mức được thực hiện trước khi sử dụng ban đầu:

      + Kiểm tra hoạt động của cầu trục: lên và xuống; di chuyển; công tắc giới hạn; thiết bị khóa và an toàn.

      + Tải thử cầu trục ở mức thử tĩnh 125% tải trọng định mức và thử động 110% tải trọng định mức.

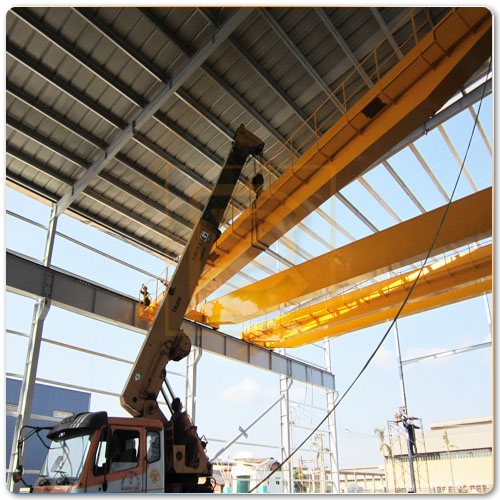

Thi công lắp đặt bán cổng trục dầm đôi 10 tấn

Ưu điểm của sản phẩm bán cổng trục dầm đôi 10 tấn do Dai Viet Crane cung cấp

     1. Thiết kế, chế tạo và kiểm soát chất lượng theo công nghệ tiêu chuẩn Châu Âu.

     2. Sản phẩm bán cổng trục dầm đôi 10 tấn được chế tạo và lắp đặt hoàn thiện cực kỳ nhanh chóng (tối đa không quá 40 ngày).

     3. Các loại thiết bị chính được nhập khẩu chính hãng, mới 100% và có nguồn gốc, xuất xứ rõ ràng. (Có giấy tờ CO, CQ đầy đủ).

     4. Chế độ bảo hành: Bảo hành 12 tháng tính từ ngày nghiệm thu, kiểm định thử tải hoàn tất.

     5. Dai Viet Crane chuyên: Thiết kế - Chế tạo - Lắp đặt trọn bộ tất cả các loại bán cổng trục dầm đôi tải trọng 1 tấn đến 100 tấn. Khẩu độ bán cổng trục (khoảng cách tim ray di chuyển) lên đến 50m. Quý khách hàng có nhu cầu hãy liên hệ ngay cho chúng tôi theo:

      - Hotline: 024 6658 2434

      - Email: daivietcrane@gmail.com.

      - Địa chỉ sản xuất: số 18, ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, Hà Nội.

So sánh với các sản phẩm tương tự
Bảng Thông Số Kỹ Thuật
Tải trọng nâng 10 Tấn
Chiều cao nâng 6M, 12M
Khẩu độ dầm 10M
Tốc độ nâng  3.7 m/min
Tốc độ di chuyển ngang 12.5 m/min
Tốc độ di chuyển cổng trục 10(20) m/min
Chế độ làm việc ISO M5
Khoảng cách tim hai bánh xe 1150 mm
Đơn vị chế tạo DaiViet Crane
